Spurbreiteneinstellung-Gekröpfte Radscheibe (16.9R, 480/70R und 540/65R Reifen)

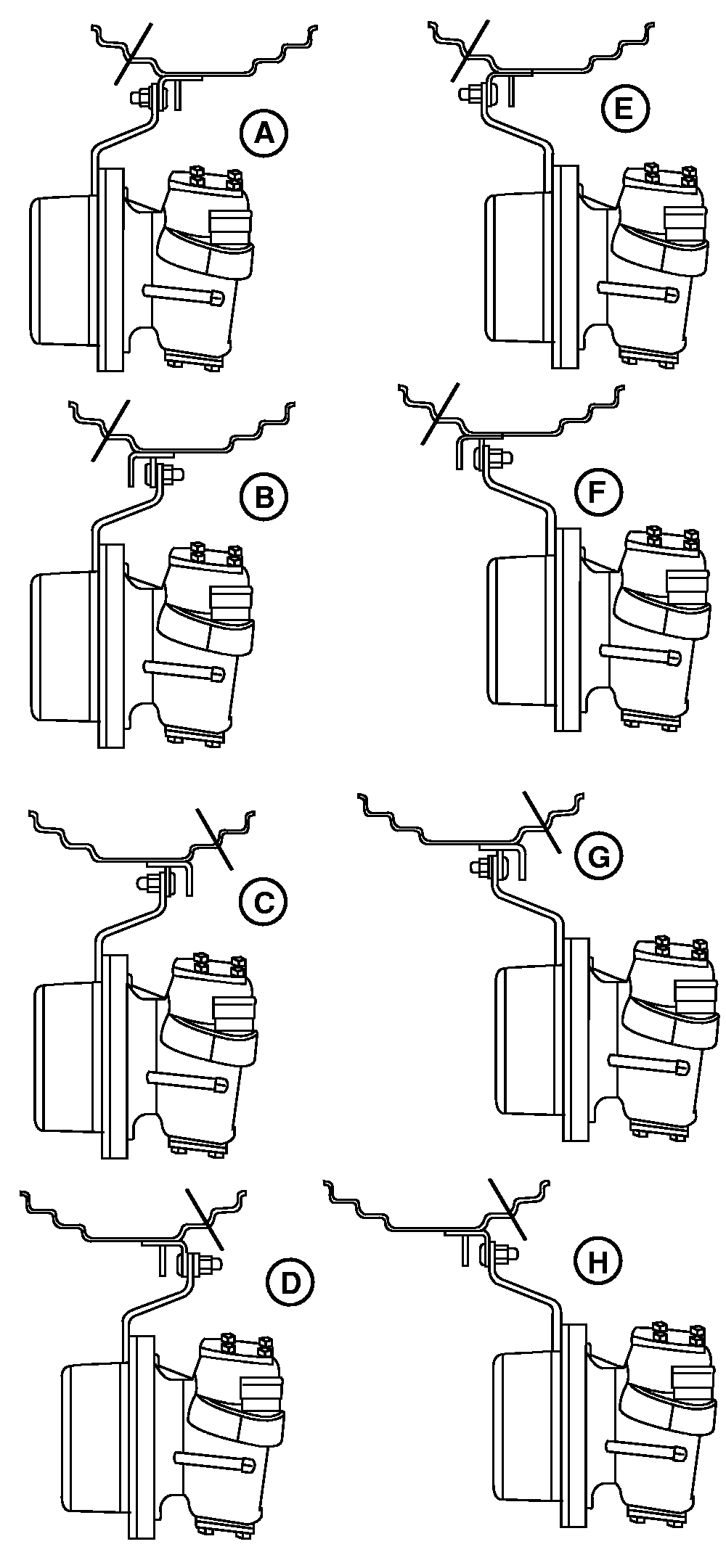

HINWEIS: Rad, Ansicht von hinter dem linken Vorderreifen. Spurbreiteneinstellungen werden an der unteren Mittellinie des Reifen gemessen.

Das Diagramm als Richtlinie zum Einstellen von Felge und Radscheibe heranziehen, damit die gewünschte Spurbreiteneinstellung erzielt wird.

  VENTILSCHAFT AUSSEN VENTILSCHAFT INNEN

A- 1577 mm (62.1 in.) -
B- 1679 mm (66.1 in.) -
C- - 1780 mm (70.1 in.)
D- - 1882 mm (74.1 in.)
E- 1877 mm (73.9 in.) -
F- 1979 mm (77.9 in.) -
G- - 2080 mm (81.9 in.)
H- - 2182 mm (85.9 in.)



Nach dem Einstellen der Spurbreite die Schrauben zwischen Felge und Radscheibe mit 310 N·m (230 lb-ft) festziehen und die Muttern zwischen Radscheibe und Nabe mit 600 N·m (445 lb-ft) festziehen.

Die Kotflügel und Lenkanschläge nach Bedarf einstellen.

RXA0051035

AG,RX15494,3493 -29-19JAN00-1/1
