Spurbreiteneinstellung-Gekröpfte Radscheibe (600/65R Reifen)

HINWEIS: Rad, Ansicht von hinter dem linken Vorderreifen. Spurbreiteneinstellungen werden an der unteren Mittellinie des Reifen gemessen.

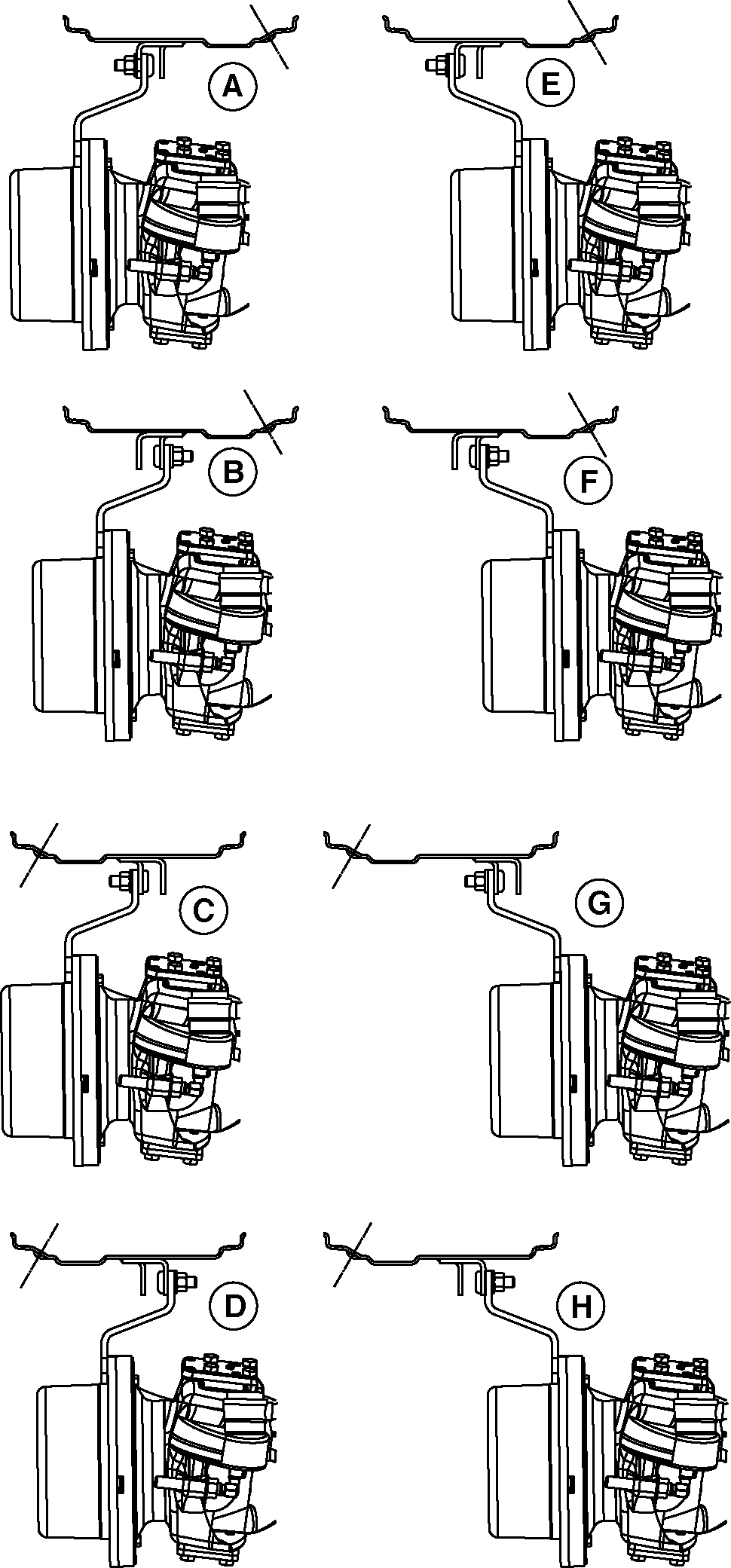

Das Diagramm als Richtlinie zum Einstellen von Felge und Radscheibe heranziehen, damit die gewünschte Spurbreiteneinstellung erzielt wird.

  VENTILSCHAFT AUSSEN VENTILSCHAFT INNEN
A- - -
B- - -
C- 1780 mm (70.1 in.) -
D- 1882 mm (74.1 in.) -
E- - 1877 mm (73.9 in.)
F- - 1979 mm (77.9 in.)
G- 2080 mm (81.9 in.) -
H- 2182 mm (85.9 in.) -



WICHTIG: Das Höchstgewicht pro Rad gemäß den folgenden Angaben NICHT überschreiten:

Spurbreiteneinstellung Höchstgewicht pro Rad

1679 mm (66.1 in.) 2750 kg (6060 lb)
2080 mm (81.9 in.) 2800 kg (6170 lb)
2182 mm (85.9 in.) 2475 kg (5460 lb)



Nach dem Einstellen der Spurbreite die Schrauben zwischen Felge und Radscheibe mit 310 N·m (230 lb-ft) festziehen und die Muttern zwischen Radscheibe und Nabe mit 600 N·m (445 lb-ft) festziehen.

Die Kotflügel und Lenkanschläge nach Bedarf einstellen.
