Einstellung der Lenkanschlagstellungen

1. Die Kotflügel einstellen, bevor die Lenkanschläge eingestellt werden.

2. Die korrekte Lenkanschlagstellung für die Reifengröße und Spurbreite auswählen. Siehe nachfolgende Tabelle.

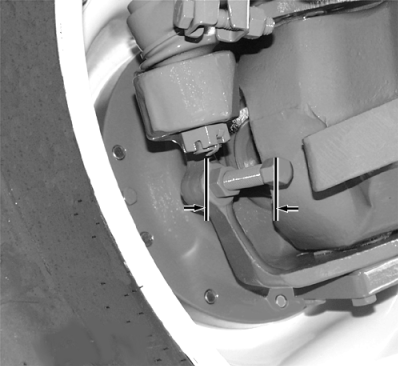

3. Die Lenkanschläge in die korrekte Stellung bringen, indem die Schraubenlänge wie dargestellt gemessen wird.

4. Die Sicherungsmuttern des Lenkanschlags mit 250 N·m (185 lb-ft) festziehen.

5. Das Rad ganz nach rechts einschlagen. Das Achsschenkelgehäuse fünf Mal an den Lenkanschlag anschlagen. Dies an der linken Seite wiederholen.

6. Die Sicherungsmuttern des Lenkanschlags mit 250 N·m (185 lb-ft) nachziehen.

WICHTIG: Diese Einstellungen gewährleisten 25 mm (1 in.) Mindestabstand bei maximalem Einschlag und vollständiger Pendelung der Achse. Auf Behinderung durch Frontgewichte, Spurstangen und Seitenrahmen prüfen. Die Kotflügel können beim vollen Einschlag am Seitenrahmen und/oder Kühlergitter anstoßen. Ein minimierter Wenderadius kann durch Verwendung einer kürzeren Anschlagstellung erzielt werden.

7. Den Abstand nachprüfen, indem das Lenkrad ganz nach links und dann nach ganz rechts bewegt wird.

LENKANSCHLAGSTELLUNGEN

Stellung Drehwinkel Schraubenlänge
  52° 42 mm
1 42° 61,5 mm
2 38° 71 mm
3 34° 80 mm
4 25° 110,5 mm
