Einstellung der Kotflügel

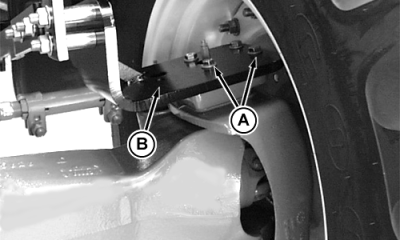

Die Kotflügelbefestigungshalterungs-Sechskantschrauben in den äußeren Löchern (A) für die Spurbreiteneinstellungen plazieren, wobei der Rand nach INNEN gekrümmt ist. Die inneren Löcher (B) mit nach AUSSEN gekrümmtem Rand verwenden.


A-Äußere Löcher
B-Innere Löcher

RW26472

AG,RX15494,3498 -29-19JAN00-1/2

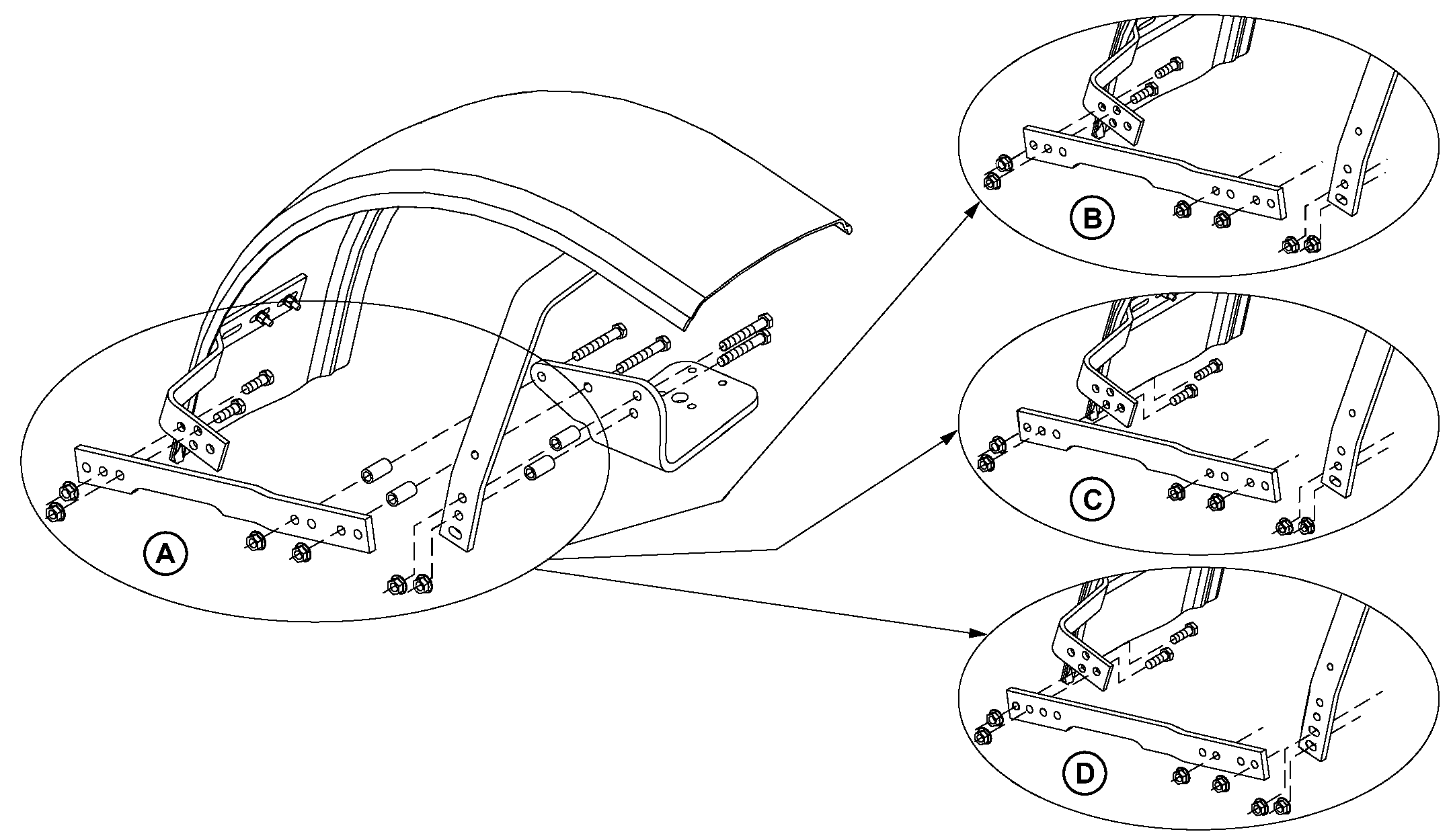

RW26454

Den Kotflügel und die Trägerhalterung gemäß den Angaben in der Kotflügeleinstellungstabelle einstellen.

Reifengröße Kotflügeleinstellung

13.6R28 A

14.9R28 B
16.9R26 B

14.9-28 C
14.9R28 C
16.9-26 C
16.9R28 C
320/85R34 C
420/85R28 C
480/70R28 C

14.9-30 D
14.9R34 D
16.9R30 D
600/65R28 D



Die Sechskantschrauben zwischen Kotflügelbefestigungshalterung und Spurhebel mit 90 N·m (67 lb-ft) festziehen.

Die oberen und unteren Trägersechskantschrauben mit 224 N·m (166 lb-ft) festziehen.

HINWEIS: Der Kotflügel kann am Laderrahmen anschlagen. Siehe Betriebsanleitung des Laders.

Traktoren mit Ladern weisen eventuell andere Kotflügeleinstellungen auf. Siehe Betriebsanleitung des Laders.
