Einstellung der Hinterräder-Gußeisen

causym ACHTUNG: Schwere oder tödliche Verletzungen verhüten. Den Motor niemals bei eingelegtem Gang und angehobenen Hinterrädern betreiben. Bei Traktoren mit Allradantrieb können die Vorderräder die Hinterräder von der Stütze ziehen. Bevor die Achse von Hand gedreht werden kann, muß der Allradantrieb ausgeschaltet sein und das Getriebe sich im LEERLAUF befinden.

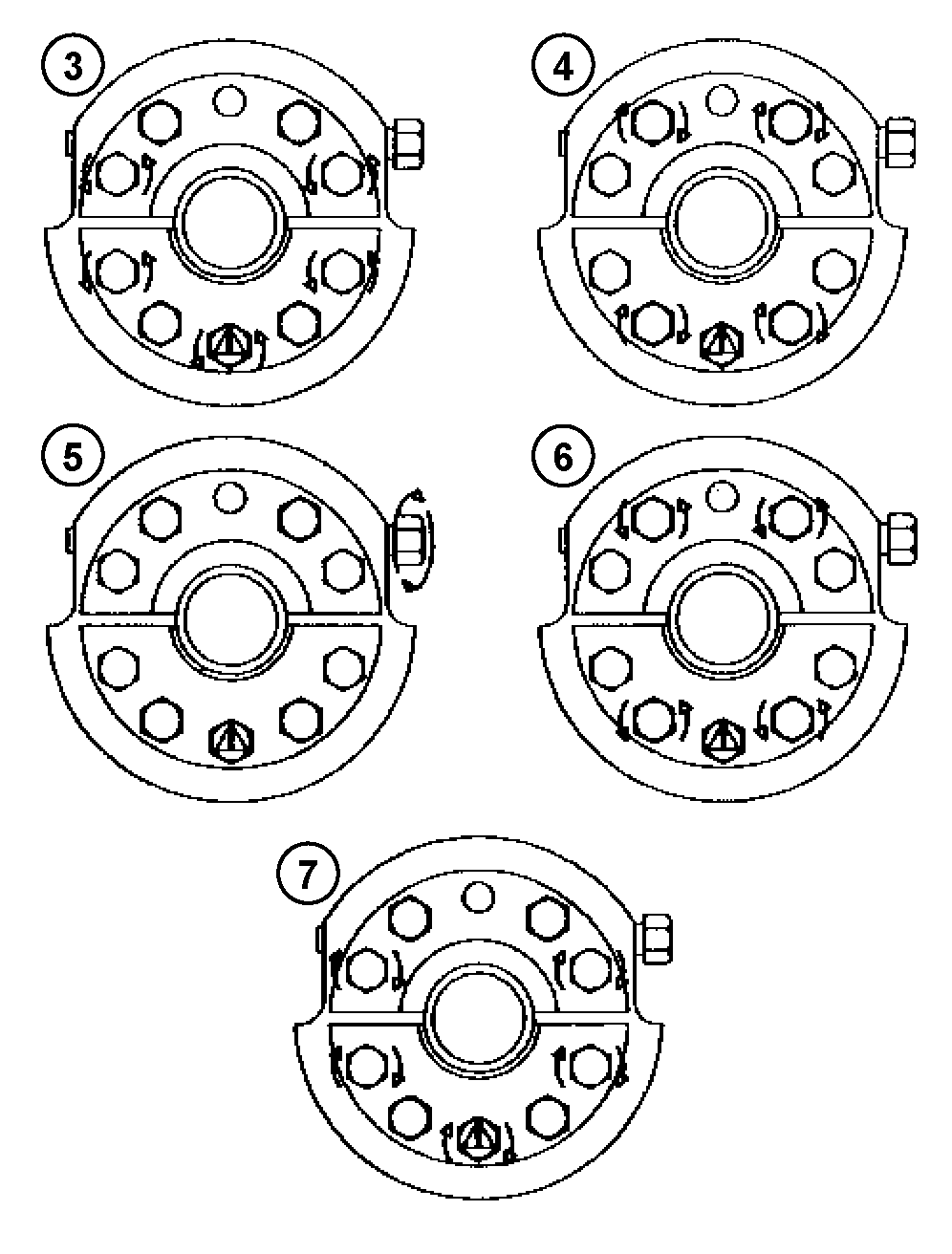

1. Den Traktor auf ebenem Boden aufbocken und das Rad so drehen, daß die Regelstange an der Achse nach oben zeigt.

2. Die mittlere Schraube der unteren Nabe soweit lösen, daß sie an der Sicherungsmutter anliegt. Die äußeren Nabenhülsenschrauben lösen.

3. Die inneren Hebeschrauben auf den oberen und unteren Nabenhülsen festziehen, um die Hülsen zu lösen. Die Hebeschrauben bei Bedarf mit bis zu 500-600 N·m (370-440 lb-ft) festziehen.

HINWEIS: Falls die Hülsen schwer zu lösen sind, mit einem schweren Hammer gegen das Achsende schlagen. Möglicherweise hilft auch Kriechöl. Die Hebeschrauben wieder festziehen.

4. Die Einstellschraube so drehen, daß das Rad in die gewünschte Stellung rutscht. Die Spurbreitenbegrenzungen beachten.

5. Die Hebeschraube bis ganz zum Anschlag zurückdrehen.

RW22210A

AG,RX15494,3499 -29-19JAN00-1/2

causym ACHTUNG: Den Traktor auf keinen Fall mit loser Felge, losem Rad oder loser Nabe in Betrieb nehmen.

WICHTIG: Die Stirnfläche der Nabenhülsen eben halten, um Nabenbruch oder ein Lösen der Schrauben zu vermeiden.

6. Die Nabenhülsenschrauben mit 204 N·m (150 lb-ft) festziehen, dabei mit der mittleren Schraube der unteren Nabenhülse anfangen, dann kreuzweise mit den anderen Schrauben fortfahren. Die Schrauben in derselben Anzugsreihenfolge mit 410 N·m (300 lb-ft) festziehen.

Den Traktor mindestens 100 m (100 yd) weit fahren, dann die Schrauben mit 600 N·m (445 lb-ft) festziehen.

Die Schrauben nach 3 und dann wieder nach 10 Betriebsstunden prüfen, um sicherzustellen, daß das vorschriftsmäßige Drehmoment eingehalten wird.
