Einstellung der Hinterräder-Stahl

causym ACHTUNG: Schwere oder tödliche Verletzungen verhüten. Den Motor niemals bei eingelegtem Gang und angehobenen Hinterrädern betreiben. Bei Traktoren mit Allradantrieb können die Vorderräder die Hinterräder von der Stütze ziehen. Bevor die Achse von Hand gedreht werden kann, muß der Allradantrieb ausgeschaltet sein und das Getriebe sich im LEERLAUF befinden.

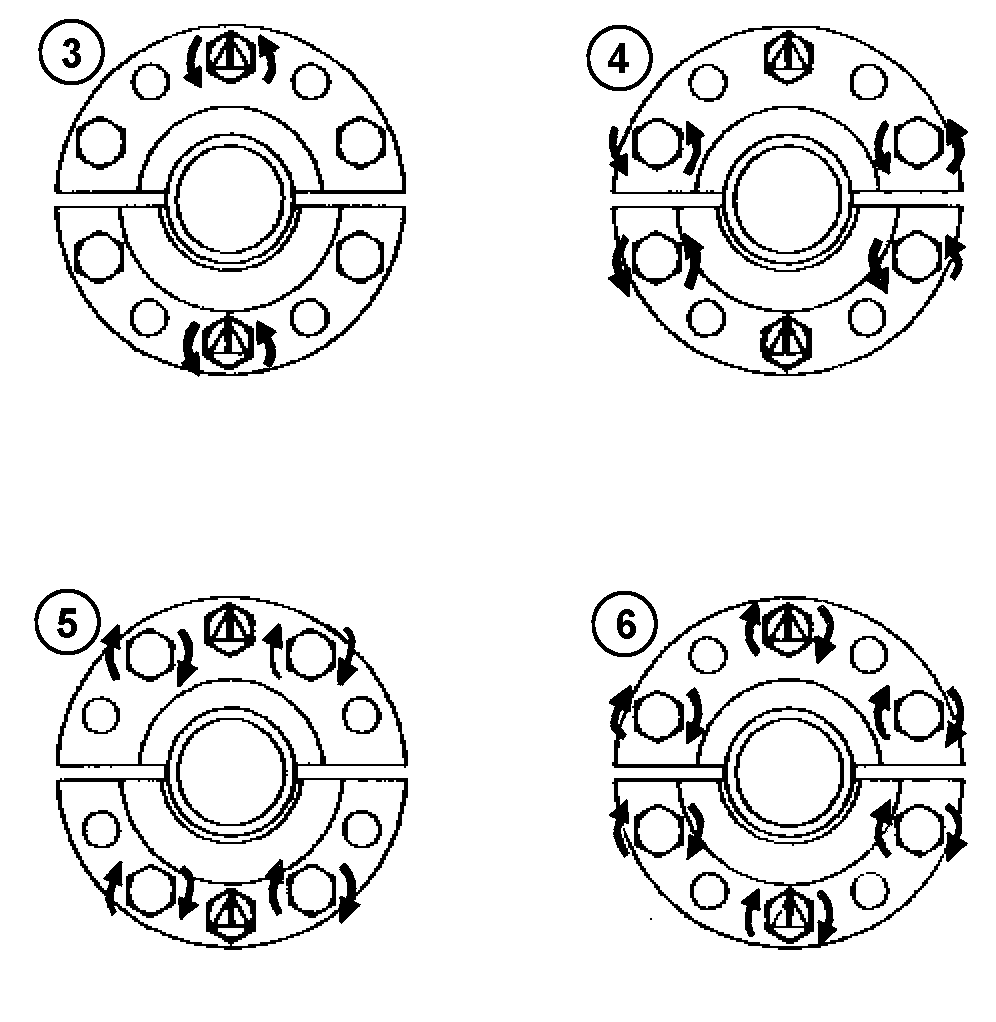

1. Den Traktor auf ebenem Boden aufbocken und das Rad so drehen, daß die Regelstange an der Achse nach oben zeigt.
2. Die mittleren Schrauben der Nabe soweit lösen, daß sie an den Sicherungsmuttern anliegen.
3. Die äußeren Nabenhülsenschrauben entfernen. Die Nabenhülsenschrauben in den Hebeschrauben zum Lösen der Hülsen verwenden. Die Hebeschrauben bei Bedarf mit bis zu 500-600 N·m (370-440 lb-ft) festziehen.

HINWEIS: Mit einem schweren Hammer gegen das Achsende schlagen und Kriechöl verwenden, falls die Hülsen schwer zu lösen sind.


4. Die Hebeschrauben von der oberen Nabenhülse entfernen und das Radeinstellwerkzeug JDG667A (beim John-Deere-Händler erhältlich) mit Hilfe der Hülsenschrauben anbringen. Das Rad in die gewünschte Stellung bringen. Die Spurbreitenbegrenzungen beachten.
5. Das Einstellwerkzeug und die Hebeschraube entfernen.
RW22211A
RW21374

AG,RX15494,3500 -29-19JAN00-1/2

causym ACHTUNG: Den Traktor auf keinen Fall mit loser Felge, losem Rad oder loser Nabe in Betrieb nehmen.

WICHTIG: Die Stirnfläche der Nabenhülsen eben halten, um Nabenbruch oder ein Lösen der Schrauben zu vermeiden.


6. Die Nabenhülsenschrauben mit 204 N·m (150 lb-ft) festziehen, dabei mit den mittleren Schrauben anfangen, dann kreuzweise mit den anderen Schrauben fortfahren. Die Schrauben in derselben Reihenfolge mit 410 N·m (300 lb-ft) festziehen.

Den Traktor mindestens 100 m (100 yd) weit fahren, dann die Schrauben mit 600 N·m (445 lb-ft) festziehen.

Die Schrauben nach 3 und dann wieder nach 10 Betriebsstunden prüfen, um sicherzustellen, daß das vorschriftsmäßige Drehmoment eingehalten wird.
