Schmierung der Frontantriebsachse mit TLS (Triple Link Suspension)

Gemäß den Richtlinien im Abschnitt "Kraftstoffe, Schmiermittel und Kühlmittel" ein tonfreies John Deere Hochtemperatur-/Hochdruckschmierfett verwenden. KEIN Tiefsttemperatur-Schmierfett mit technischen Anforderungen nach MIL-G-10-924C verwenden.

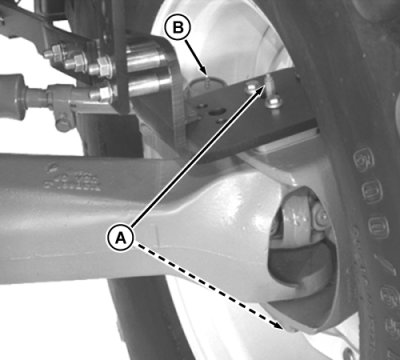

Achsschenkelbolzen -Schmierfett in die Schmiernippel (A) eintreten, bis das Schmierfett an der Dosieröffnung am unteren Ende eines jeden Achsschenkelbolzen-Lagers austritt.

Spurstangen -mehrere Schuß Fett in die Schmiernippel (B) einpressen.

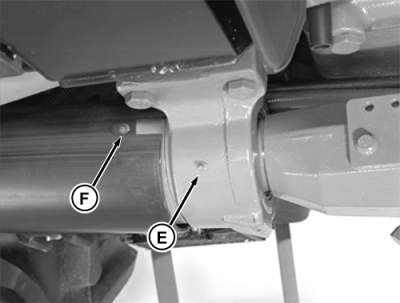

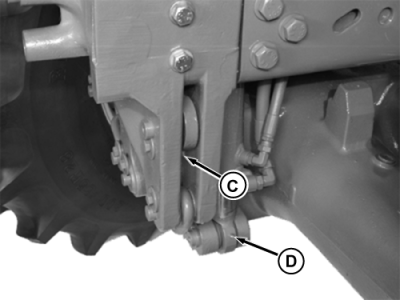

Schmierfett auf jeden Lagerschmiernippel (C), jeden Zylinderschmiernippel (D), die Lagerstütze (E) und den Bereich zwischen Dichtung und Lager (F) auftragen.

A-Achsschenkelbolzen
B-Spurstangenköpfe
C-Lager (an jedem Ende)
D-Zylinder (an jedem Ende)
E-Lagerstütze
F-Dichtungsdämmung

AG,RX15494,3551 -29-19JAN00-1/1
