Drehmomentwerte für Inch-Bolzen und Sechskantschrauben
|

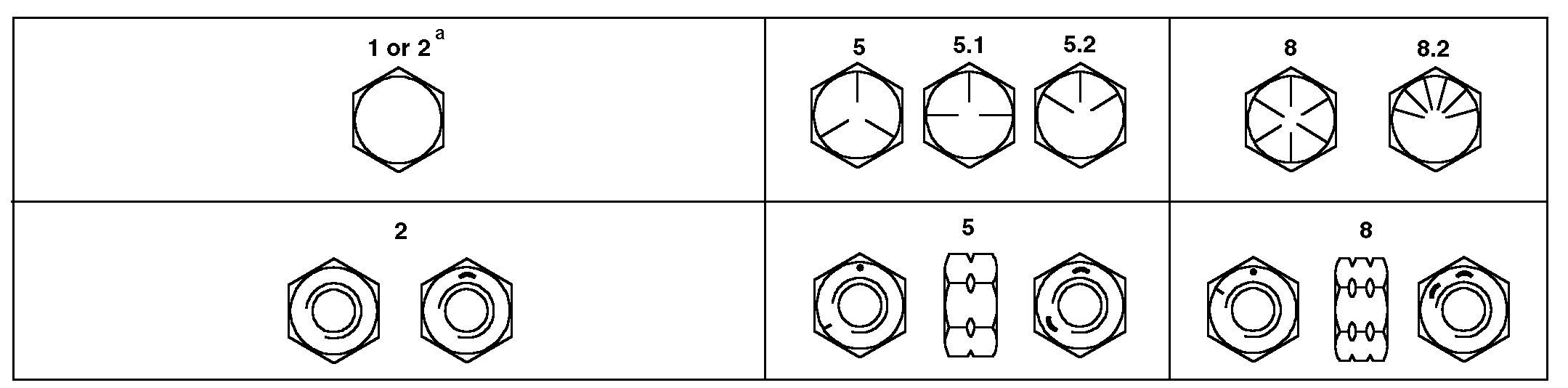

| Güteklasse 1 (keine Markierung) | Güteklasse 2a (keine Markierung) | Güteklasse 5, 5.1 oder 5.2 | Güteklasse 8 oder 8.2 | |||||
|---|---|---|---|---|---|---|---|---|
| Größe | Geschmiertb N·m(lb-ft) | Trockenc N·m(lb-ft) | Geschmiertb N·m(lb-ft) | Trockenc N·m(lb-ft) | Geschmiertb N·m(lb-ft) | Trockenc N·m(lb-ft) | Geschmiertb N·m(lb-ft) | Trockenc N·m(lb-ft) |
| 1/4 | 3,8 (2.8) | 4,7 (3.5) | 6 (4.4) | 7,5 (5.5) | 9,5 (7) | 12 (9) | 13,5 (10) | 17 (12.5) |
| 5/16 | 7,7 (5.7) | 9,8 (7.2) | 12 (9) | 15,5 (11.5) | 19,5 (14.5) | 25 (18.5) | 28 (20.5) | 35 (26) |
| 3/8 | 13,5 (10) | 17,5 (13) | 22 (16) | 27,5 (20) | 35 (26) | 44 (32.5) | 49 (36) | 63 (46) |
| 7/16 | 22 (16) | 28 (20.5) | 35 (26) | 44 (32.5) | 56 (41) | 70 (52) | 80 (59) | 100 (74) |
| 1/2 | 34 (25) | 42 (31) | 53 (39) | 67 (49) | 85 (63) | 110 (80) | 120 (88) | 155 (115) |
| 9/16 | 48 (35.5) | 60 (45) | 76 (56) | 95 (70) | 125 (92) | 155 (115) | 175 (130) | 220 (165) |
| 5/8 | 67 (49) | 85 (63) | 105 (77) | 135 (100) | 170 (125) | 215 (160) | 240 (175) | 305 (225) |
| 3/4 | 120 (88) | 150 (110) | 190 (140) | 240 (175) | 300 (220) | 380 (280) | 425 (315) | 540 (400) |
| 7/8 | 190 (140) | 240 (175) | 190 (140) | 240 (175) | 490 (360) | 615 (455) | 690 (510) | 870 (640) |
| 1 | 285 (210) | 360 (265) | 285 (210) | 360 (265) | 730 (540) | 920 (680) | 1030 (760) | 1300 (960) |
| 1-1/8 | 400 (300) | 510 (375) | 400 (300) | 510 (375) | 910 (670) | 1150 (850) | 1450 (1075) | 1850 (1350) |
| 1-1/4 | 570 (420) | 725 (535) | 570 (420) | 725 (535) | 1280 (945) | 1630 (1200) | 2050 (1500) | 2600 (1920) |
| 1-3/8 | 750 (550) | 950 (700) | 750 (550) | 950 (700) | 1700 (1250) | 2140 (1580) | 2700 (2000) | 3400 (2500) |
| 1-1/2 | 990 (730) | 1250 (930) | 990 (730) | 1250 (930) | 2250 (1650) | 2850 (2100) | 3600 (2650) | 4550 (3350) |
| a Güteklasse 2 gilt für Sechskantschrauben (nicht Sechskantbolzen) bis zu 6 in. (152 mm) Länge. Güteklasse 1 gilt für Sechskantschrauben über 6 in. (152 mm) Länge und für alle anderen Bolzen- und Schraubenarten jeglicher Länge. | ||||||||
| b "Geschmiert" bedeutet: mit einem Schmiermittel, wie z.B. Motoröl, überzogen oder Befestigungsteile mit Phosphat- und Ölbeschichtungen. | ||||||||
| c "Trocken" bedeutet: einfach oder verzinkt ohne jegliche Schmierung. | ||||||||
DX,TORQ1 -29-01OCT99-1/2 |
| Diese Werte nicht verwenden, wenn ein anderer Drehmomentwert oder ein anderes Anzugsverfahren für eine bestimmte Anwendung angegeben ist. Die aufgeführten Drehmomentwerte dienen nur für allgemeine Zwecke. Die Festigkeit der Befestigungsteile regelmäßig prüfen. | Sicherstellen, daß die Befestigungsteilgewinde sauber sind und der Gewindeeingriff richtig angesetzt wird. Dies verhindert den Ausfall beim Festziehen. |
| Scherbolzen sind für den Ausfall unter vorbestimmten Lasten konstruiert. Beim Austausch von Scherbolzen nur Bolzen gleicher Güteklasse verwenden. | Sicherungsmuttern in Kunststoffeinsatz- oder Preßstahlausführung auf ungefähr 50 Prozent des in der Tabelle angegebenen trockenen Drehmoments anziehen und dieses auf die Mutter, nicht auf den Schraubenkopf, anwenden. Sicherungsmuttern in gezahnter oder gerippter Ausführung mit dem vollen Drehmomentwert anziehen. |
| Beim Austausch von Schrauben und Muttern darauf achten, daß entsprechende Teile gleicher oder höherer Güteklasse verwendet werden. Wenn Befestigungsteile einer höheren Güteklasse verwendet werden, sollten diese nur bis zur Stärke des Originalteils festgezogen werden. |
DX,TORQ1 -29-01OCT99-2/2 |
