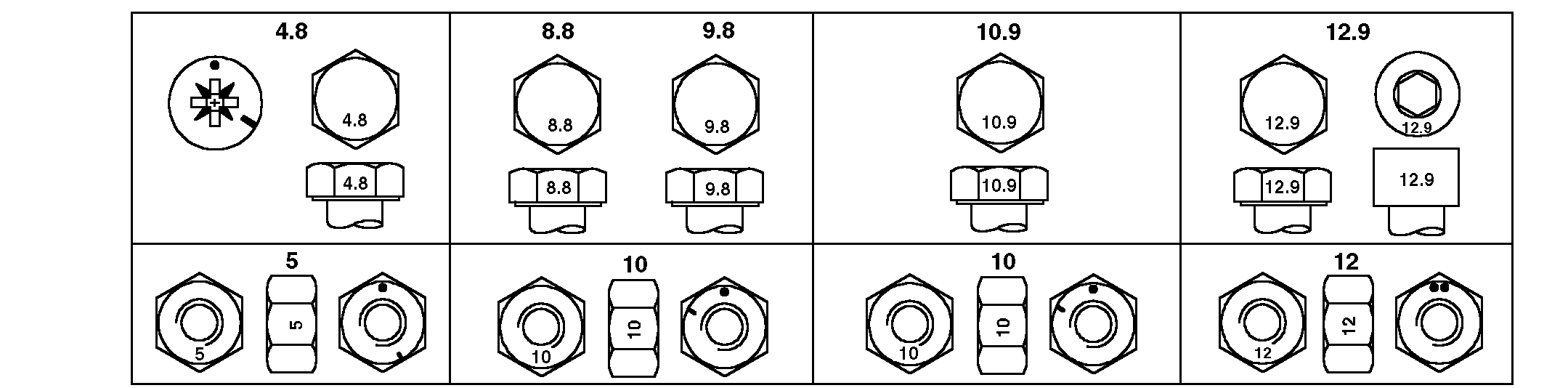

Drehmomente für metrische Schrauben
|
| Güteklasse 4.8 | Güteklasse 8.8 oder 9.8 | Güteklasse 10.9 | Güteklasse 12.9 | |||||
|---|---|---|---|---|---|---|---|---|
| Größe | Geschmierta N·m(lb-ft) | Trockenb N·m(lb-ft) | Geschmierta N·m(lb-ft) | Trockenb N·m(lb-ft) | Geschmierta N·m(lb-ft) | Trockenb N·m(lb-ft) | Geschmierta N·m(lb-ft) | Trockenb N·m(lb-ft) |
| M6 | 4,7 (3.5) | 6 (4.4) | 9 (6.6) | 11,5 (8.5) | 13 (9.5) | 16,5 (12.2) | 15,5 (11.5) | 19,5 (14.5) |
| M8 | 11,5 (8.5) | 14,5 (10.7) | 22 (16) | 28 (20.5) | 32 (23.5) | 40 (29.5) | 37 (27.5) | 47 (35) |
| M10 | 23 (17) | 29 (21) | 43 (32) | 55 (40) | 63 (46) | 80 (59) | 75 (55) | 95 (70) |
| M12 | 40 (29.5) | 50 (37) | 75 (55) | 95 (70) | 110 (80) | 140 (105) | 130 (95) | 165 (120) |
| M14 | 63 (46) | 80 (59) | 120 (88) | 150 (110) | 175 (130) | 220 (165) | 205 (150) | 260 (190) |
| M16 | 100 (74) | 125 (92) | 190 (140) | 240 (175) | 275 (200) | 350 (255) | 320 (235) | 400 (300) |
| M18 | 135 (100) | 170 (125) | 265 (195) | 330 (245) | 375 (275) | 475 (350) | 440 (325) | 560 (410) |
| M20 | 190 (140) | 245 (180) | 375 (275) | 475 (350) | 530 (390) | 675 (500) | 625 (460) | 790 (580) |
| M22 | 265 (195) | 330 (245) | 510 (375) | 650 (480) | 725 (535) | 920 (680) | 850 (625) | 1080 (800) |
| M24 | 330 (245) | 425 (315) | 650 (480) | 820 (600) | 920 (680) | 1150 (850) | 1080 (800) | 1350 (1000) |
| M27 | 490 (360) | 625 (460) | 950 (700) | 1200 (885) | 1350 (1000) | 1700 (1250) | 1580 (1160) | 2000 (1475) |
| M30 | 660 (490) | 850 (625) | 1290 (950) | 1630 (1200) | 1850 (1350) | 2300 (1700) | 2140 (1580) | 2700 (2000) |
| M33 | 900 (665) | 1150 (850) | 1750 (1300) | 2200 (1625) | 2500 (1850) | 3150 (2325) | 2900 (2150) | 3700 (2730) |
| M36 | 1150 (850) | 1450 (1075) | 2250 (1650) | 2850 (2100) | 3200 (2350) | 4050 (3000) | 3750 (2770) | 4750 (3500) |
| a "Geschmiert" bedeutet: mit einem Schmiermittel, wie z.B. Motoröl, überzogen oder Befestigungsteile mit Phosphat- und Ölbeschichtungen. | ||||||||
| b "Trocken" bedeutet: einfach oder verzinkt ohne jegliche Schmierung. | ||||||||
| Diese Werte nicht verwenden, wenn ein anderer Drehmomentwert oder ein anderes Anzugsverfahren für eine bestimmte Anwendung angegeben ist. Die aufgeführten Drehmomentwerte dienen nur für allgemeine Zwecke. Die Festigkeit der Befestigungsteile regelmäßig prüfen. | Sicherstellen, daß die Befestigungsteilgewinde sauber sind und der Gewindeeingriff richtig angesetzt wird. Dies verhindert den Ausfall beim Festziehen. |
| Scherbolzen sind für den Ausfall unter vorbestimmten Lasten konstruiert. Beim Austausch von Scherbolzen nur Bolzen gleicher Güteklasse verwenden. | Sicherungsmuttern in Kunststoffeinsatz- oder Preßstahlausführung auf ungefähr 50 Prozent des in der Tabelle angegebenen trockenen Drehmoments anziehen und dieses auf die Mutter, nicht auf den Schraubenkopf, anwenden. Sicherungsmuttern in gezahnter oder gerippter Ausführung mit dem vollen Drehmomentwert anziehen. |
| Befestigungsteile sollten durch dieselbe oder eine höhere Eigenschaftsklasse ersetzt werden. Wenn Befestigungsteile einer höheren Eigenschaftsklasse verwendet werden, sollten diese nur bis zur Stärke des Originalteils festgezogen werden. |
