Wechseln des Kraftstoffilters

WARTUNGSINTERVALL-500 BETRIEBSSTUNDEN ODER JÄHRLICH*

* Intervall kann je nach Betriebsbedingungen variieren



1. Die Außenfläche des Filters (A) und die Auflagefläche reinigen.

HINWEIS: Eine Auffangwanne verwenden, wenn der Kraftstoff abgelassen und der Filter vom Traktor abgenommen wird.

2. Den Kraftstoff aus dem Filter ablassen, indem der Ablaßhahn (B) geöffnet wird.

3. Den Ablaßhahn schließen.

4. Den Sensorsteckverbinder (C) abnehmen.

5. Den Wasserabscheider (D) mit Hilfe eines 25-mm-Schraubenschlüssels vom Filter (A) abnehmen, bevor der Filter aus dem Traktor ausgebaut wird.

6. Den Wasserabscheider mit einem neuen O-Ring am Ersatzfilter anbringen.

7. Den alten Filter aus dem Traktor ausbauen. Zusätzlicher Kraftstoff fließt aus dem Filtergehäuse aus.

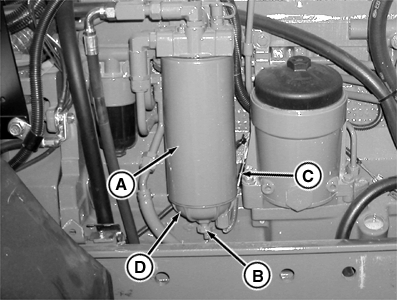

RXA0063752


A-Kraftstoffilter
B-Ablaßhahn
C-Sensorsteckverbinder
D-Wasserabscheider

OURX984,00001AB -29-24OCT02-1/3

8. Den Einfüllbecher (A) mit Kraftstoff füllen und überschüssigen Kraftstoff in die Ablaßwanne ablassen.

WICHTIG: Eine Verunreinigung des Kraftstoffsystems verhindern. Kraftstoff nicht direkt in den Filter (B) eingießen, ohne den Einfüllbecher (A) anzubringen. Die Einspritzpumpe könnte sich festfressen.

9. Den Einfüllbecher entfernen und wegwerfen.


A-Einfüllbecher
B-Filter

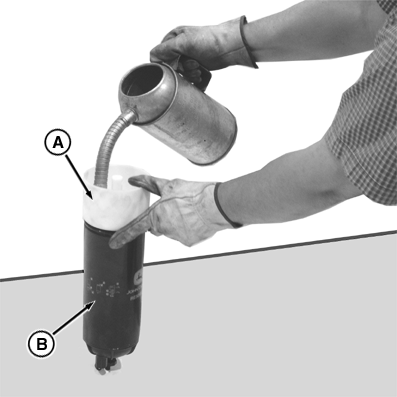

RXA0054298

OURX984,00001AB -29-24OCT02-2/3

10. Den neuen Filter (A) in den Traktor einbauen. Handfest anziehen und dann noch eine weitere viertel Umdrehung.

11. Den Sensorsteckverbinder (B) anschließen und den Kabelbaum hinter den Filter stecken.

12. Den Traktor anlassen.


A-Filter
B-Sensorsteckverbinder

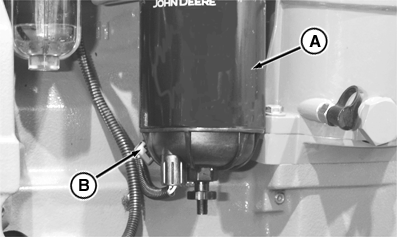

RXA0054301

OURX984,00001AB -29-24OCT02-3/3
