Freigabevorrichtung der Parkbremse-AutoPowr-Getriebe

ACHTUNG: Verletzungsgefahren durch Bewegung des Traktors verhüten. Die Räder mit Unterlegkeilen sichern, um die Bewegung des Traktors nach Freigabe der Parkbremse zu verhindern. Das Verfahren erfordert, daß ein Fahrer im Traktor sitzt, um das Freigabeverfahren der Parkbremse zu überwachen.

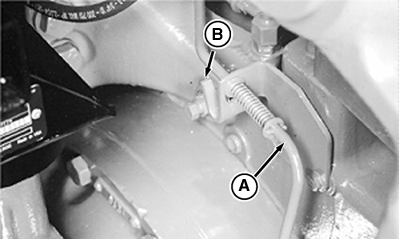

1. Die "Abschlepp-Trennmuffe" ausrücken, indem das Gestänge (A) so nach vorne geschoben wird, daß der Spannstift vor der Verriegelung (B) positioniert ist.

HINWEIS: Durch Versetzen der Sicherungen kann der Motor angekurbelt werden, ohne daß er anspringt.

2. Sicherung 36 an die Sicherungsstelle 39 und Sicherung 37 an die Sicherungsstelle 40 versetzen.

3. Den Schlüssel in die Stellung "Betrieb" (nicht "Start") drehen. Die Anzeigeleuchten Getriebesystem und WARTUNG ERFORDERLICH blinken auf. Nach fünf Sekunden blinken auch die Anzeigeleuchten "Parkbremse" und "Motor abstellen (STOP)" auf.

4. Den Schlüssel in die Stellung "Start" drehen, zehn Sekunden lang festhalten und dann in die Stellung "Betrieb" loslassen. Die Anzeigeleuchten Getriebesystem und WARTUNG ERFORDERLICH sollten weiterhin blinken und die Parkbremse sollte freigegeben werden.

5. Wenn statt dessen die Anzeigeleuchten Parkbremse und Motor abstellen (STOP) blinken, reicht der Hydraulikdruck nicht zur Freigabe der Parkbremse aus. Schritt 4 bis zu zweimal wiederholen. Wenn die Anzeigeleuchten Getriebesystem und WARTUNG ERFORDERLICH nicht aufleuchten, den John-Deere-Händler zu Rate ziehen.

A-Gestänge
B-Verriegelung

RF30435,0000010 -29-28MAR01-1/3

ACHTUNG: Die Verletzungsgefahr durch Unfälle weitgehend herabsetzen. Während des Traktorbetriebs immer die Sicherheitsgurte anlegen.

ACHTUNG: Wenn der Zündschalter in die Stellung "AUS" gedreht wird, während der Traktor abgeschleppt wird, kommt es zum plötzlichen Einrücken der Parkbremse, wodurch die Hinterräder blockieren. Schwere Verletzungen verhüten, indem sichergestellt wird, daß der Zündschalter stets in der Stellung BETRIEB verbleibt, solange der Traktor abgeschleppt wird, es sei denn, eine Notbremsung ist erforderlich.

6. Der Fahrer betätigt die Bremspedale, während ein Helfer die Unterlegkeile entfernt. Mit dem Abschleppen fortfahren, wobei die unter ABSCHLEPPEN DES TRAKTORS in diesem Abschnitt angegebenen Vorsichtsmaßnahmen zu beachten sind.

ACHTUNG: Mögliche Verletzungen verhüten. Wenn die Parkbremse selbst nach Ausführung von Schritt 7 wiederholt zu schleifen beginnt, ist das System nicht in der Lage, hinreichend Druck aufrecht zu erhalten, um die Parkbremse freigegeben zu halten. Dem Fahrer der Zugmaschine zu erkennen geben, daß er sofort anhalten muß, da die Parkbremse plötzlich einrücken kann. Gleichzeitig sollte die Person im abgeschleppten Traktor die Radbremsen betätigen.

7. Alle 30 Minuten oder wenn die Anzeigeleuchten Motor abstellen (STOP) und Parkbremse zu blinken beginnen und die Warnhupe ständig ertönt, oder wenn ein Schleifen der Parkbremse zu spüren ist, dem Fahrer des Abschleppfahrzeugs zu erkennen geben, das Fahrzeug sofort anzuhalten; die Person im abgeschleppten Traktor sollte die Radbremsen gleichzeitig betätigen. Den Zündschalter 10 Sekunden lang in die Stellung "START" drehen und dann in die Stellung "BETRIEB" loslassen.

RF30435,0000010 -29-28MAR01-2/3

9. Die Sicherungen von den Sicherungsstellen 39 bzw. 40 wieder zurück an die Sicherungsstellen 36 bzw. 37 versetzen.

RF30435,0000010 -29-28MAR01-3/3
