Anschluß der Zylinderschläuche

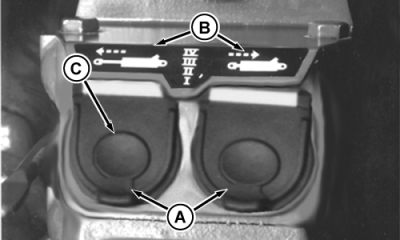

Die Hydraulikschläuche müssen am Kuppler vertauscht werden, wenn der Zylinder ausfährt anstelle einzufahren. WICHTIG: Hydraulikschläuche können durch mechanische Beschädigung, Knickstellen, Alterung und Witterungseinfluß beschädigt werden. Beschädigte Schläuche ersetzen. Die Schlauchenden sauber halten. Die Staubkappen (A) reinigen. HINWEIS: Die Fernsteuerzylinderkuppler sind von I bis IV gekennzeichnet. Die Kuppler werden von unten nach oben gekennzeichnet. Darauf achten, daß die Symbole (B) zur Kennzeichnung der Zylinderbewegung auf der Kennzeichnungsplatte mit der Zylinderbewegungsrichtung übereinstimmen. Bei Verwendung von Zusatzsteuerventilen mit einfach wirkenden Zylindern den Schlauch in die "Ausfahrseite" des Kupplers (C) stecken. Den Schlauch fest in den Anschluß drücken. |
|
ACHTUNG:
Die Gefahr von Verletzungen verhüten. Um zu verhindern, daß sich das Anbaugerät bewegt, die Sperre für den Zusatzsteuerventilhebel nach rechts (Transportsperren-Stellung) drücken, bevor Anbaugeräte angebracht werden.
RF30435,000002C -29-23APR01-1/1 |
