Anziehen der hinteren Radschrauben
 ACHTUNG:
Verletzungsrisiken verhüten. Den Traktor niemals mit losen Radschrauben in Betrieb nehmen. Radschrauben sind wichtig und müssen nachgezogen werden.
Festziehen der Hülsenhalteschrauben
1.
Die Hülsenhalteschrauben (A) einbauen und mit 204 N·m (150 lb-ft) festziehen.
2.
Mit 410 N·m (300 lb-ft) erneut festziehen.
3.
Den Traktor ungefähr 100 m (100 yd) fahren, dann die Schrauben (A) mit 600 N·m (445 lb-ft) festziehen.
4.
Die Schrauben nach
3
und nach
10 BETRIEBSSTUNDEN
nachziehen.
WICHTIG:
Wenn Hülsenhalteschrauben (A) gelöst werden, müssen beide Hülsenhälften gleichmäßig festgezogen werden, um Nabenbruch oder ein Lösen der Schrauben zu vermeiden.
Festziehen der Schrauben, Gußrad zu Felge
Hinterradfelgen mit 38 in. Durchmesser und größer verfügen über ein kleineres Schraubenloch und ein Schlitzloch, die um 180 Grad versetzt sind.
1.
Die Schraube in der
engen Paßbohrung
anbringen und von Hand festziehen.
2.
Die Schraube in der
Schlitzpaßbohrung
anbringen und von Hand festziehen.
3.
Die verbleibenden Schrauben von Hand festziehen und dann alle Schrauben zwischen Gußrad und Felge (B) mit 600 N·m (445 lb-ft) festziehen.
4.
Die Schrauben nach 100 m, sowie jeweils nach
3
und
10 BETRIEBSSTUNDEN
nachziehen.
| A-Hülsenhalteschrauben |
| ... Erstes Festziehen:...204 N·m (150 lb-ft) |
| ... Zweites Festziehen:...410 N·m (300 lb-ft) |
| ... Endgültiges Festziehen...600 N·m (445 lb-ft) |
| B-Rad zu Felge...600 N·m (445 lb-ft) |
| C-Rad zu Nabe...600 N·m (445 lb-ft) |
|

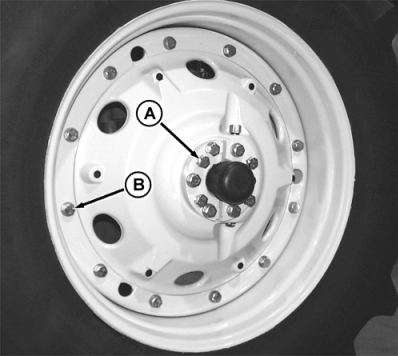

Gußeisenrad

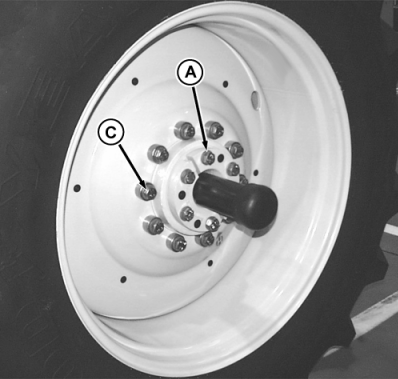

Stahlrad
A-Radbuchsen-Sicherungssechskantschrauben
B-Sechskantschrauben, Rad zu Felge
C-Sechskantschrauben, Rad zu Nabe
|
