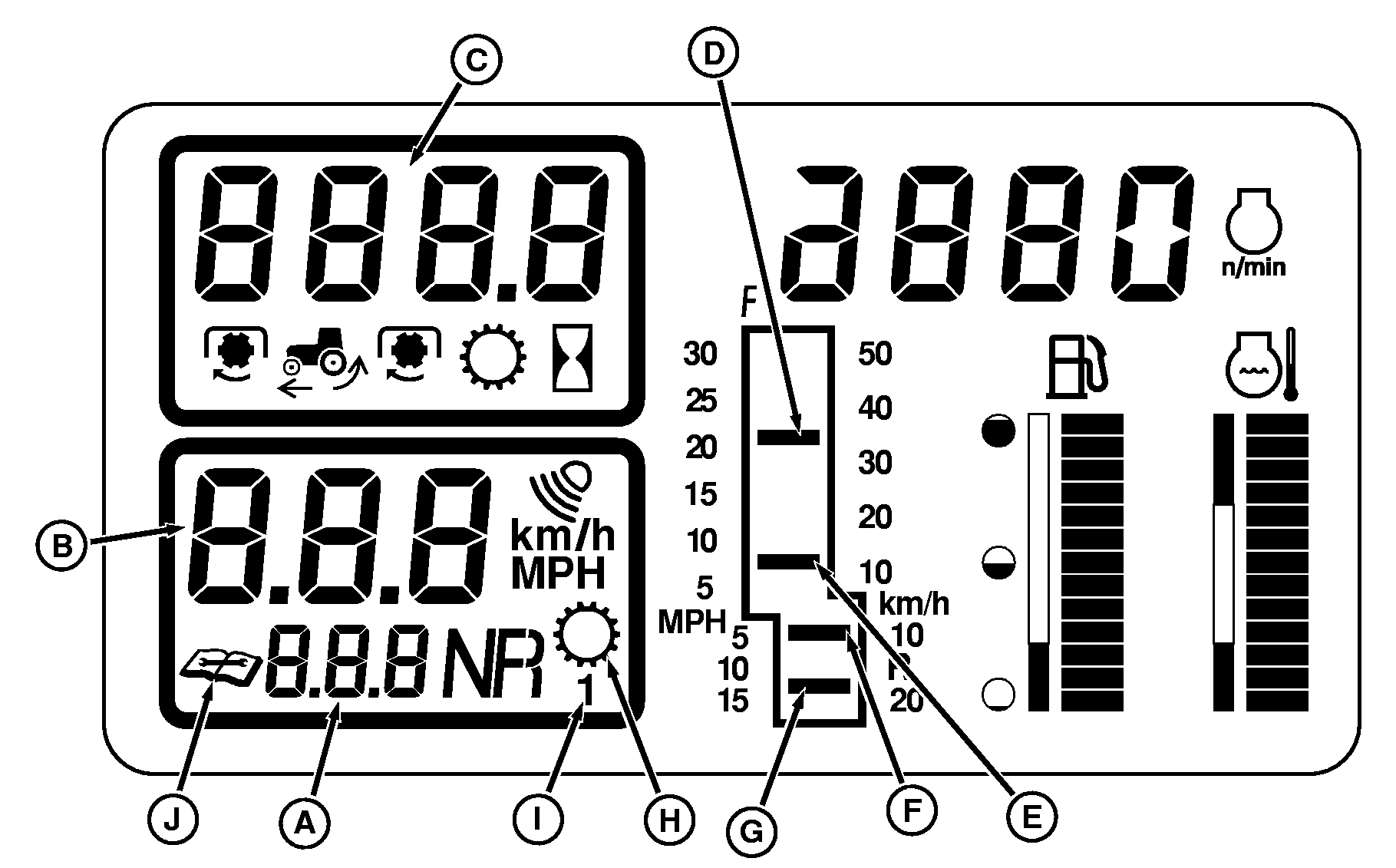

A-Einstellgeschwindigkeit
B-Fahrgeschwindigkeit
C-Vorgegebene Geschwindigkeit

D-Vorwärtsfahrt-Einstellge- schwindigkeit
E-Vorwärtsfahrt-Einstellge- schwindigkeit

F-Rückwärtsfahrt-Einstellge- schwindigkeit
G-Rückwärtsfahrt-Einstellge- schwindigkeit

H-Symbol
I-Einstellband
J-Symbol

Unter einer Einstellgeschwindigkeit (A) versteht man die maximale Fahrgeschwindigkeit von Geschwindigkeitsband 1 oder Geschwindigkeitsband 2. Das gewählte Geschwindigkeitsband wird an Stelle (I) angezeigt.

Bei mit Radar ausgestatteten Traktoren liegt der Wert für die Fahrgeschwindigkeit (B) immer unter der gewählten Einstellgeschwindigkeit, wenn meßbarer Radschlupf vorhanden ist.

Die vorgegebene Geschwindigkeit (C) wird bei maximaler Motordrehzahl durch eine beliebige Stellung des Geschwindigkeitssteuerhebels bestimmt. Wenn der Hebel ganz nach vorne bis zum Ende des

Das Einstellgeschwindigkeits-Balkendiagramm zeigt die Werte der Einstellgeschwindigkeiten durch ihre relative Stellung auf dem Diagramm an. (D) und (E) sind Beispiele für Vorwärtsfahrt-Einstellgeschwindigkeiten und werden im oberen Abschnitt des Balkendiagramms angezeigt. (F) und (G) sind Beispiele für Rückwärtsfahrt-Einstellgeschwindigkeiten und werden im unteren Abschnitt des Balkendiagramms angezeigt.

Symbol (H) zeigt an, daß das AutoPowr-Getriebe unter Last geschaltet wird. Symbol (J) zeigt an, wenn eine Diagnosesicherung in die Sicherungstafel eingesetzt wird.
