Anziehen der vorderen Radschrauben

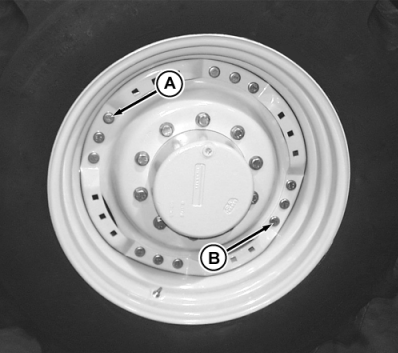

HINWEIS: Sowohl die inneren als auch die äußeren Schraubenmuster auf der Scheibe weisen eine Haftsitzbohrung und eine Schlitzpaßbohrung 180° voneinander auf. Radscheibe zu FelgeDie Schraube in der Haftsitzbohrung (A) anbringen und von Hand festziehen. Die Schraube in der Schlitzpaßbohrung (B) anbringen und von Hand festziehen. Die übrigen Schrauben zwischen Radscheibe und Felge anbringen und von Hand festziehen. Alle Schrauben mit 310 N·m (230 lb-ft) festziehen. Den Traktor 100 m (100 yd) weit fahren und die Schrauben nachziehen. Nach 3 und 10 BETRIEBSSTUNDEN nachziehen. Radscheibe zu NabeDie Sechskantschraube in der engen Paßbohrung (C) anbringen und von Hand festziehen. Die Sechskantschraube in der Schlitzpaßbohrung (D) anbringen und von Hand festziehen. Die übrigen Sechskantschrauben zwischen Radscheibe und Nabe anbringen und von Hand festziehen. Alle Sechskantschrauben mit 600 N·m (445 lb-ft) festziehen. Den Traktor 100 m (100 yd) weit fahren und die Schrauben nachziehen. Nach 3 und 10 BETRIEBSSTUNDEN nachziehen. |
|
ACHTUNG:
Verletzungsrisiken verhüten. Den Traktor niemals mit losen Radschrauben in Betrieb nehmen. Radschrauben sind wichtig und müssen nachgezogen werden.
RF30435,0000042 -29-11MAY01-1/1 |
