Beispiele zur Verwendung des Pilotdruck-Hydrauliksystems-Anbaugerätanschluß

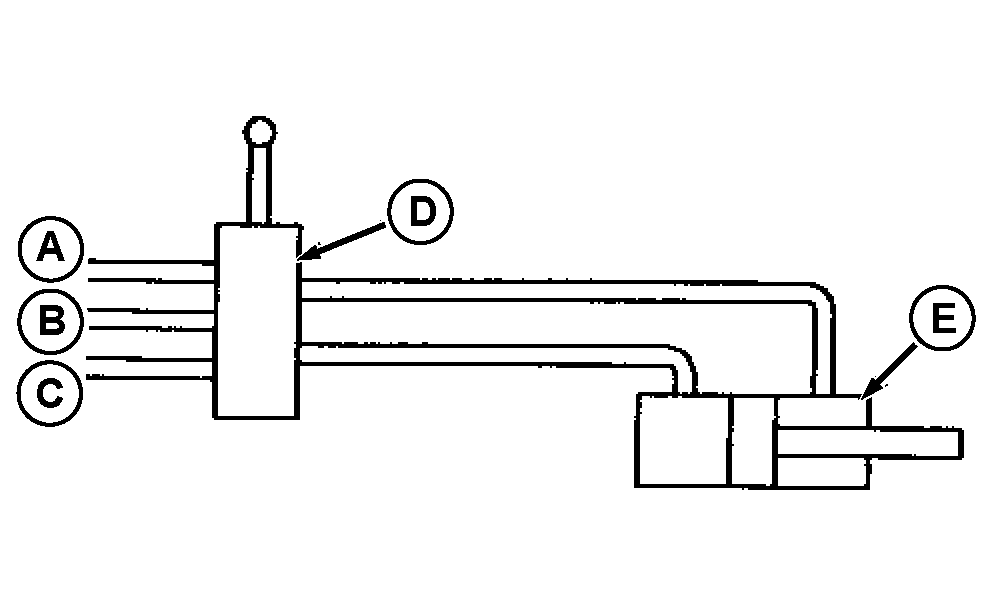

Beispiel 1 -Steuerventile mit Pilotdruckanschluß können von Hand oder über Magnetschalter betätigt werden. Diese Ventile geben ein Pilotdrucksignal an das Hydrauliksystem des Traktors ab.

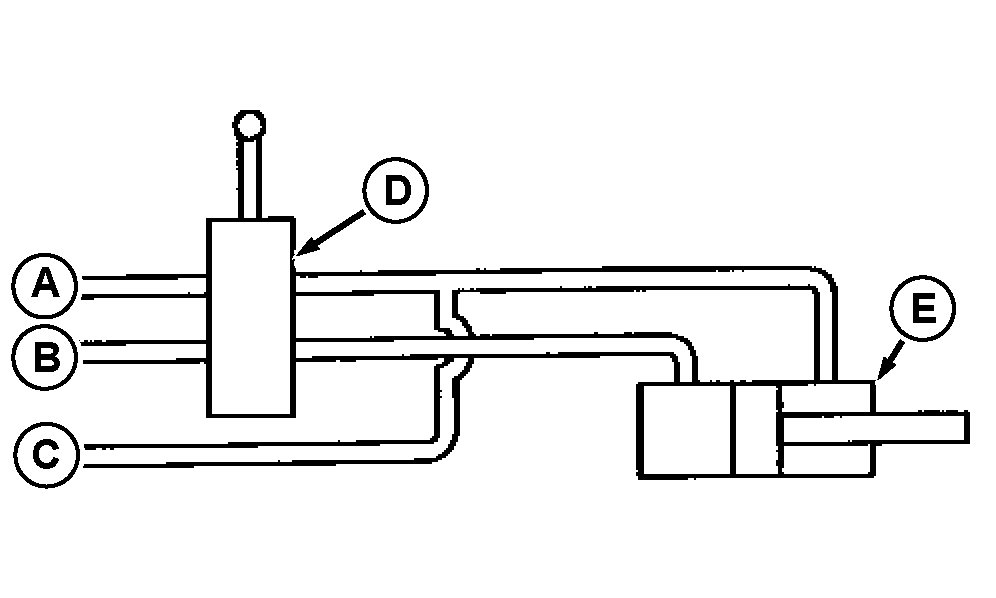

Beispiel 2 -Ein reguläres Steuerventil leitet Öl in einen von zwei Ölkreisen. Nur einer dieser Ölkreise benötigt Druck über 2600 kPa (26,0 bar) (380 psi). Die Pilotdruckleitung wird an den Ölkreis angeschlossen, der Druck benötigt.

WICHTIG: Der Ölkreis erlaubt das "Absacken" des Zylinders mittels Leckage durch die Pilotdruckleitung (C). Wenn für den Betrieb kein Absacken durch Leckage zulässig ist, siehe Beispiel 3.

Ein gebräuchliches Beispiel wäre ein Anhängerhubzylinder, dessen Last in der völlig abgesenkten Stellung durch mechanische Anschläge gestützt wird-die Pilotdruckleitung signalisiert der Pumpe, wenn erhöhter Druck gebraucht wird. Wird kein Druck benötigt, bleibt der Druck niedrig.

A-Druckleitung
B-Rücklaufleitung
C-Pilotdruckleitung
D-Steuerventil
E-Zylinder

RF30435,000004A -29-14MAY01-1/2

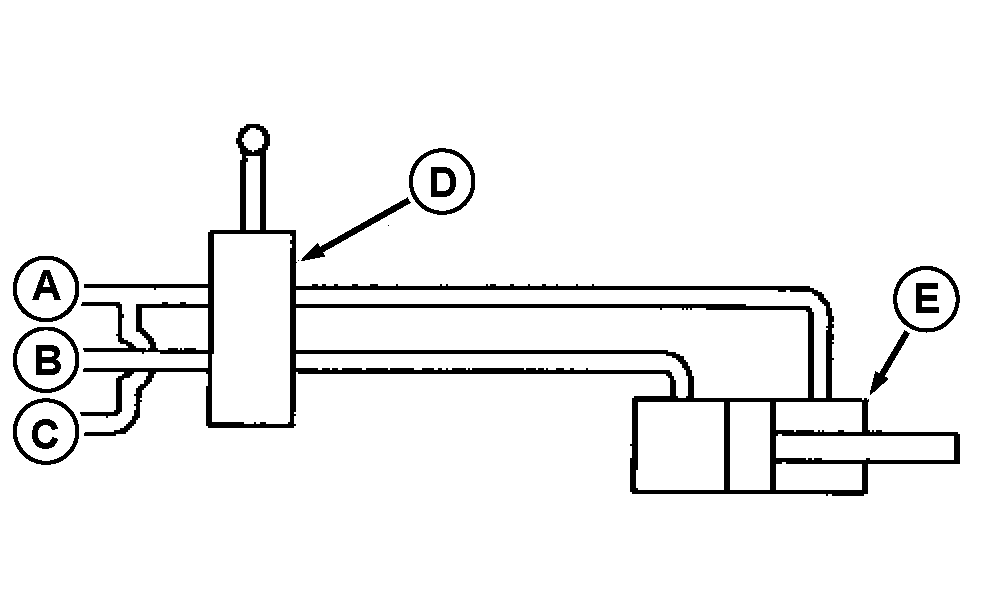

Beispiel 3 -Ein reguläres Steuerventil leitet Öl in einen von zwei Ölkreisen. Beide Ölkreise benötigen Hochdruck. Die Pilotdruckleitung wird vor dem Steuerventil an die Druckleitung angeschlossen.

HINWEIS: Das System hält einen Höchstdruck von 20.000 kPa (200 bar) (2900 psi) aufrecht, wenn Schläuche am Anbaugerätanschluß angeschlossen sind. Dies kann zu höheren Temperaturen des Hydrauliköls führen, falls andere Funktionen in Dauerrastung laufen.

Ein gebräuchliches Beispiel dafür wäre ein Falz-Anbaugerät, das Druck zum Aus- und Einfahren von Zylindern benötigt. Die Schläuche vom Anbaugerätanschluß abnehmen, wenn sie nicht gebraucht werden.

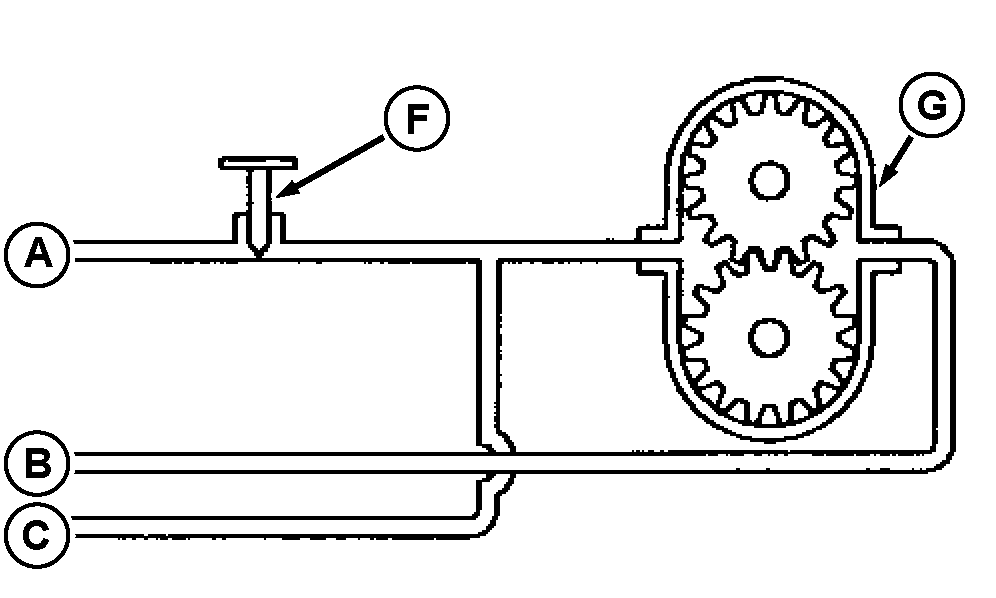

Beispiel 4 -Ein Stromregelventil wird zur Regulierung der Hydraulikmotordrehzahl oder des Durchflusses verwendet. Die Pilotdruckleitung wird nach dem Steuerventil an die Druckleitung angeschlossen.

HINWEIS: Die Motordrehzahl kann schwanken, wenn andere Funktionen eine Änderung des Hydrauliksystemdrucks verursachen. Dieser Umstand ist normal. Diese Schwankungen lassen sich durch ein Stromregelventil verhindern.

A-Druckleitung
B-Rücklaufleitung
C-Pilotdruckleitung
D-Steuerventil
E-Zylinder
F-Stromregelventil mit Druckausgleich
G-Hydraulikmotor

RF30435,000004A -29-14MAY01-2/2
