Ersetzen der Sicherungen und RelaisWICHTIG: Ersatzsicherungen müssen die gleiche Leistungsangabe wie die Originalsicherungen aufweisen. KEINE Sicherung in F10 einsetzen. Dieser Anschluß dient der Diagnose und Kalibrierung von elektronischen Systemen und wird vom John-Deere-Händler verwendet. Wenn eine Sicherung in F10 eingesetzt wird, sicherstellen, daß der Zündschalter AUSGESCHALTET ist, bevor die Sicherung entfernt wird. KEINE Sicherung in F39 und F40 einsetzen. Dadurch wird bei Traktoren, die mit AutoPowr-Getriebe ausgestattet sind, die Parkbremse freigegeben. (Siehe FREIGABE DER PARKBREMSE-AutoPowr-Getriebe im Abschnitt Transport.)

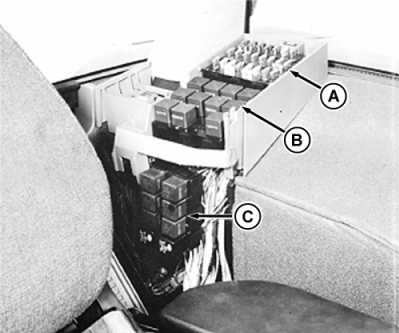

Die magnetische Abdeckung entfernen, um Zugang zur Sicherungstafel (A) zu gewinnen. Die obere und seitliche Abdeckung entfernen, um Zugang zu den Relais auf der oberen Relaistafel (B) und auf der unteren Relaistafel (C) zu gewinnen. Den Ablagekoffer und den Deckel der Sicherungstafel entfernen (falls vorhanden). Die Befestigungshalterung des Ablagekoffers entfernen, um Zugang zu den Relais zu erhalten. |
|
RF30435,00000C4 -29-09NOV01-1/1 |
