Wechseln der Zapfwellen-Ausgangswelle

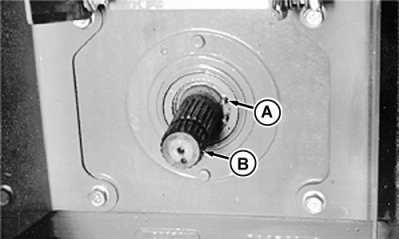

WICHTIG: Anbaugeräte können nur dann bei 540 betrieben werden, wenn die Eingangsleistung niemals 56 kW (75 hp) überschreitet. Wenn die Zapfwelle bei niedrigeren Drehzahlen unter schwerer Last betrieben wird, könnte dies zur Beschädigung der Zapfwelle führen. HINWEIS: Die 1000-U/min-Ausgangswelle weist 21 Keilverzahnungen für schwere Zapfwellenlasten auf. Die 540-U/min-Ausgangswelle weist 6 Keilverzahnungen für Lasten, die an der Zapfwelle weniger als 56 kW (75 hp) benötigen, auf. Die Enden des Sicherungsrings drehen, um sie mit den Flachstellen der Zapfwellen-Ausgangswelle auszurichten. Den Sicherungsring (A) entfernen und die Ausgangswelle (B) herausziehen. Die Ausgangswelle sorgfältig reinigen, die Keilverzahnung mit Schmierfett bestreichen, um Rosten zu verhüten, und die Welle in das Gehäuse einbauen. 540-U/min-Ausgangswelle - die Ausgangswelle beim Einbau vor- und zurückdrehen, um zu gewährleisten, daß sie vorschriftsmäßig im Gehäuse sitzt; die Ausgangswelle weiterhin hineindrücken, während der Sicherungsring angebracht wird. 1000-U/min-Welle - die Welle beim Einbau vor- und zurückdrehen, bis ein Einrasten festgestellt wird. HINWEIS: Die Welle sitzt und greift richtig, wenn zum Drehen hoher Kraftaufwand erforderlich ist. Um die Zapfwellen-Ausgangswelle zu sichern, den Sicherungsring in die Rille einsetzen. Die Ringenden mit den Flachstellen der Welle ausrichten. |
|
ACHTUNG:
Verletzungen verhüten. Die Zapfwellen-Ausgangswelle kann vom Betrieb heiß sein. Die Ausgangswelle vor dem Wechseln abkühlen lassen.
RF30435,0000ACD -29-31JAN01-1/2 |
|

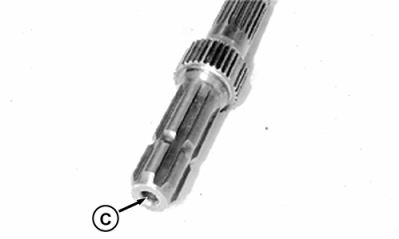

WICHTIG: Darauf achten, daß die Zapfwelle nicht beschädigt wird. Vor dem Einbau der Zapfwellen-Ausgangswelle zur Verwendung mit 1000 U/min die Bohrung (C) sorgfältig reinigen. |
RF30435,0000ACD -29-31JAN01-2/2 |
