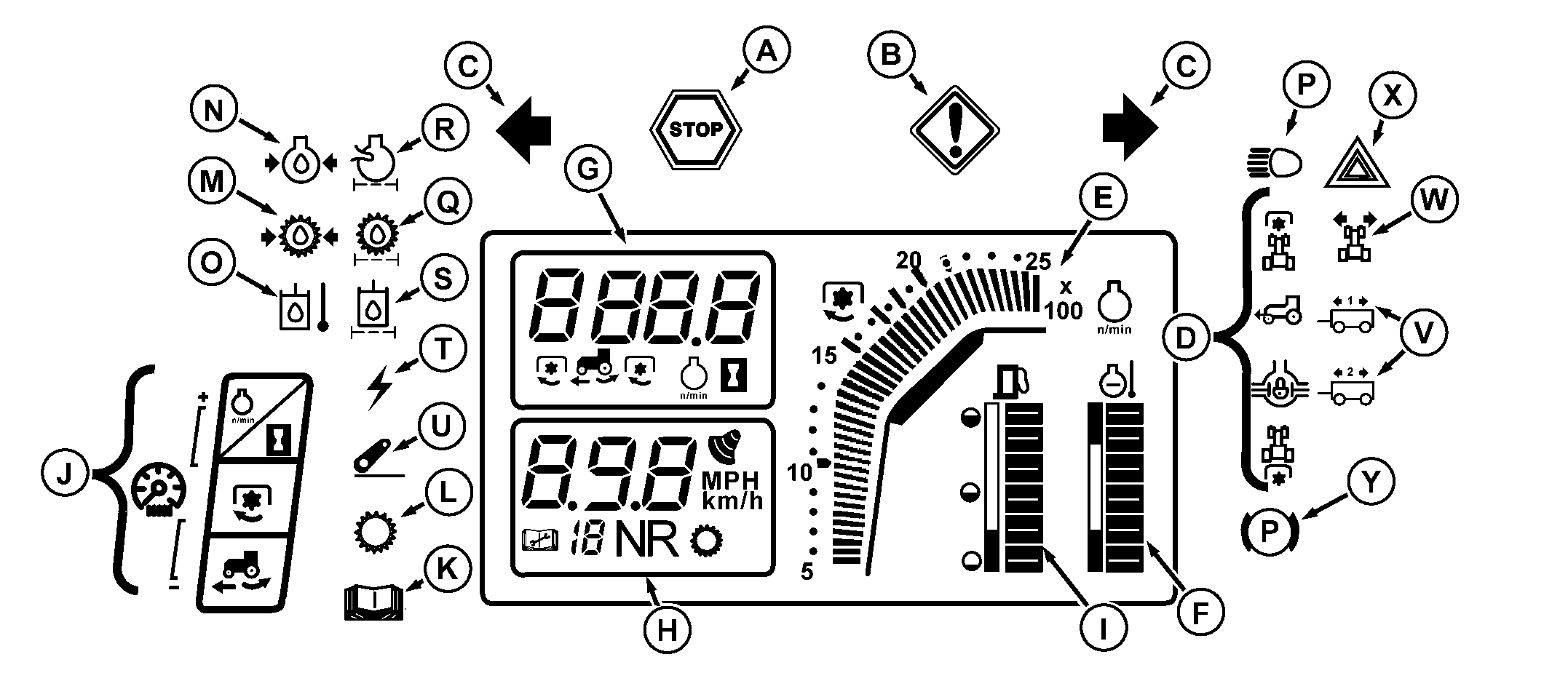

| LEGENDA |
ELEMENTO |
FUNZIONE |
| |
| A |
ARRESTO |
Guasto grave-ARRESTARE IMMEDIATAMENTE IL MOTORE |
| B |
AVVERTIMENTO PER LA MANUTENZIONE |
Lampeggia in presenza di un problema-Osservare gli indicatori e le spie |
| C |
Indicatore di direzione |
Lampeggia quando si attiva l'indicatore di svolta a sinistra o a destra-Lampeggiano entrambi quando si attiva l'interruttore luci di EMERGENZA-Lampeggiano entrambi quando si seleziona la PTO comandata a distanza |
| D |
Funzione |
L'indicatore lampeggia se esiste un problema relativo alla funzione attivata-PTO anteriore, MFWD, bloccaggio del differenziale o PTO posteriore |
| E |
Tachimetro |
Indica il regime del motore |
| F |
Temperatura motore |
Indica la temperatura del motore |
| G |
Display digitale superiore |
Visualizza i seguenti valori del trattore: contaore, velocità della PTO anteriore e posteriore, regime del motore, attuale tensione dell'impianto, slittamento delle ruote |
| H |
Display digitale inferiore |
Visualizza la velocità di avanzamento effettiva (km/h) del trattore-Sui trattori dotati di trasmissione Powershift visualizza la marcia selezionata e la direzione |
| I |
Combustibile |
Indica la quantità rimanente di combustibile |
| J |
Selettori funzione |
Consentono di modificare le funzioni del display digitale |
| K |
Leggere il manuale dell'operatore |
Il fusibile F1 è bruciato oppure c'è un problema non segnalato da altri indicatori. |
| L |
Impianto della trasmissione* |
Powershift-Indica un problema all'impianto di comando della trasmissione, oppure il trattore si trova in modalità di "ABILITAZIONE" |
| M |
Pressione dell'olio per trasmissioni** |
Pressione olio trasmissione insufficiente |
| N |
Pressione dell'olio motore** |
Pressione olio motore insufficiente |
| O |
Temperatura dell'olio idraulico*** |
Olio idraulico caldo-Controllare il livello dell'olio o verificare che lo scambiatore di calore dell'olio non sia ostruito |
| P |
Fari abbaglianti |
Indica che sono stati attivati gli abbaglianti |
| Q |
Intasamento filtro trasmissione* |
Filtro della trasmissione ostruito |
| R |
Intasamento filtro dell'aria |
Filtro dell'aria ostruito |
| S |
Intasamento filtro idraulico* |
Filtro idraulico ostruito |
| T |
Tensione* |
La tensione dell'impianto elettrico è troppo alta o troppo bassa |
| U |
Impianto del sollevatore |
Indica un problema nell'impianto del sollevatore |
| V |
Luci stato rimorchio |
Lampeggia quando si attivano gli indicatori di direzione o le luci di emergenza |
| W |
Indicatore di direzione |
Indica che sono stati attivati gli indicatori di direzione o le luci di emergenza |
| X |
Luci di emergenza |
Lampeggia quando si attivano le luci di emergenza-Lampeggia quando si aziona l'interruttore della PTO comandata a distanza |
| Y |
Freno secondario |
È inserito il freno secondario |
| |
| * La spia AVVERTIMENTO PER LA MANUTENZIONE lampeggia |
| ** La spia ARRESTO MOTORE lampeggia |
| *** Le spie ARRESTO MOTORE e AVVERTIMENTO PER LA MANUTENZIONE lampeggiano |
