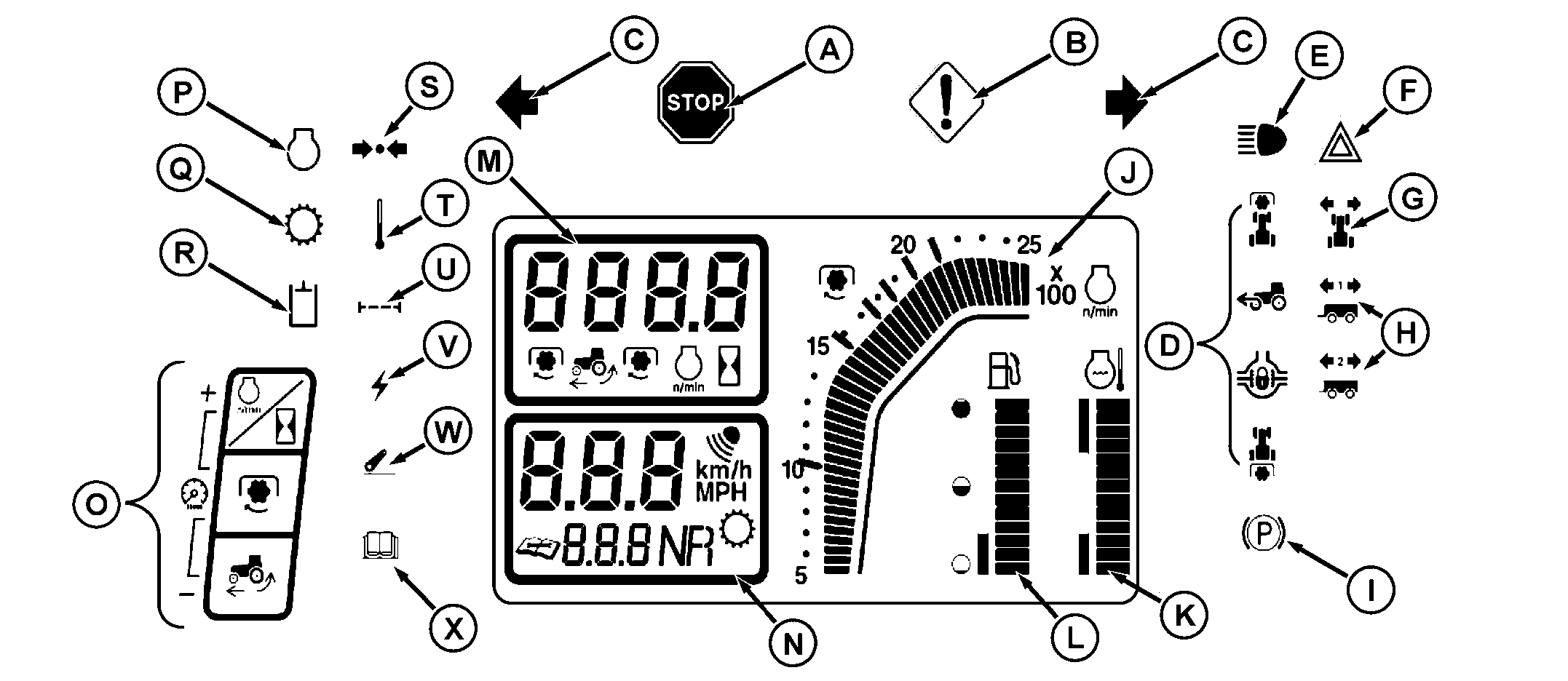

| LEGENDA |
ELEMENTO |
FUNZIONE |
| |
| A |
ARRESTO |
Guasto grave-ARRESTARE IMMEDIATAMENTE IL MOTORE |
| B |
AVVERTIMENTO PER LA MANUTENZIONE |
Lampeggia in presenza di un problema-Osservare gli indicatori e le spie |
| C |
Indicatore di direzione |
Lampeggia quando si attiva l'indicatore di svolta a sinistra o a destra-Lampeggiano entrambi quando si attiva l'interruttore luci di EMERGENZA |
| D |
Funzione |
L'indicatore lampeggia in caso di problemi con la funzione attivata-PTO anteriore, MFWD, bloccaggio del differenziale e PTO posteriore |
| E |
Fari abbaglianti |
Indica che sono stati attivati gli abbaglianti |
| F |
Luci di emergenza |
Lampeggia quando si attivano le luci di emergenza; lampeggia quando si aziona l'interruttore della PTO comandata a distanza |
| G |
Indicatore di direzione |
Indica che sono stati attivati gli indicatori di direzione o le luci di emergenza |
| H |
Luci stato rimorchio |
Lampeggia quando si attivano gli indicatori di direzione o le luci di emergenza |
| I |
Freno secondario |
Indica che è inserito il freno secondario |
| J |
Tachimetro |
Indica il regime del motore |
| K |
Temperatura motore |
Indica la temperatura del motore |
| L |
Combustibile |
Indica la quantità rimanente di combustibile |
| M |
Display digitale superiore |
Visualizza i seguenti valori del trattore: contaore, velocità della PTO anteriore e posteriore, regime del motore, attuale tensione dell'impianto, slittamento delle ruote |
| N |
Display digitale inferiore |
Visualizza la velocità di avanzamento effettiva (km/h) del trattore-Sui trattori dotati di trasmissione AutoQuad II visualizza la marcia selezionata e la direzione |
| O |
Selettori funzione |
Permettono di modificare le funzioni del display digitale-(vedi Modifica della funzione del display) |
| P |
Impianto motore |
Lampeggia insieme al simbolo PRESSIONE (pressione dell'olio insufficiente) oppure FILTRO (filtro ostruito) |
| Q |
Impianto della trasmissione* |
Lampeggia insieme al simbolo "PRESSIONE" (pressione dell'olio trasmissione insufficiente) oppure "FILTRO" (filtro della trasmissione ostruito)-Lampeggia per segnalare un problema all'impianto di comando della trasmissione Powershift |
| R |
Impianto idraulico |
Lampeggia insieme al simbolo TEMPERATURA (olio idraulico caldo) oppure FILTRO (filtro idraulico ostruito) |
| S |
Pressione** |
Lampeggia insieme al simbolo MOTORE oppure TRASMISSIONE per segnalare una pressione dell'olio insufficiente |
| T |
Temperatura*** |
Lampeggia insieme al simbolo IDRAULICO per segnalare olio idraulico caldo |
| U |
Filtro* |
Lampeggia insieme al simbolo MOTORE oppure TRASMISSIONE |
| V |
Tensione* |
La tensione dell'impianto elettrico è troppo alta o troppo bassa |
| W |
Sollevatore |
Indica un problema nell'impianto del sollevatore |
| X |
Leggere il manuale dell'operatore |
Il fusibile F1 è bruciato oppure c'è un problema non segnalato da altri indicatori. |
| |
| * La spia AVVERTIMENTO PER LA MANUTENZIONE lampeggia |
| ** La spia ARRESTO MOTORE lampeggia |
| *** Le spie ARRESTO MOTORE e AVVERTIMENTO PER LA MANUTENZIONE lampeggiano |
