Monitor delle prestazioni-Regolazione della retroilluminazione

Mediante l'interruttore (A) INTENSITÀ è possibile regolare l'intensità della retroilluminazione del monitor delle prestazioni e di tutti i display della cabina della rispettiva consolle (regolazione d'impianto).

1. Premere INTENSITÀ per visualizzare l'intensità della retroilluminazione d'impianto relativa ai display della cabina.

2. Premere nuovamente l'interruttore INTENSITÀ per visualizzare l'impostazione di retroilluminazione del monitor delle prestazioni. Viene visualizzato il simbolo di una campana.

RW26353


A-Interruttore INTENSITÀ

AG,RX15494,3361 -39-18JAN00-1/3

NOTA: l'intensità della retroilluminazione resta al massimo con l'interruttore dei fari anteriori posizionato su SPENTO.

Per eseguire le regolazioni, l'interruttore dei fari anteriori deve essere posizionato su ACCESO.

Per salvare i nuovi dati, lasciare la chiave di accensione su ACCESO per 30 secondi.

Retroilluminazione di tutti i display della cabina

Per regolare la luminosità d'impianto per TUTTI i display della cabina, seguire la procedura indicata.

1. Premere l'interruttore INTENSITÀ per 4 secondi. Il display numerico (A) visualizza l'impostazione della retroilluminazione d'impianto e il diagramma a barre (B) fornisce la rappresentazione grafica.

2. Tenere premuto l'interruttore per portare la luminosità della retroilluminazione al massimo. Continuando a tenere premuto l'interruttore, si diminuisce gradualmente la luminosità.

3. Una volta raggiunta l'intensità desiderata, rilasciare l'interruttore. Per modificare l'intensità, rilasciare e quindi premere nuovamente l'interruttore.

Procedura alternativa di regolazione:

1. Premere l'interruttore INTENSITÀ , quindi premere l'interruttore IMPOSTAZIONE/SALVATAGGIO .

2. Digitare un valore numerico (0-100) e premere nuovamente IMPOSTAZIONE/SALVATAGGIO .

RW26099


A-Display numerico
B-Diagramma a barre

AG,RX15494,3361 -39-18JAN00-2/3

Retroilluminazione del display del monitor delle prestazioni

1. Premere due volte l'interruttore INTENSITÀ . Il display numerico (A) visualizza l'impostazione di retroilluminazione del monitor delle prestazioni. Inoltre, compare il simbolo di una campana (B).

NOTA: l'intensità della retroilluminazione resta visualizzata sul diagramma a barre (C).

2. Premere l'interruttore IMPOSTAZIONE/SALVATAGGIO e digitare un valore numerico (0-255).

L'intensità della retroilluminazione può essere superiore o inferiore rispetto al monitor del veicolo o al display sul montante.

3. Premere l'interruttore IMPOSTAZIONE/SALVATAGGIO . In questo modo, è regolata l'intensità della retroilluminazione.

4. Tenere premuto "0" ZERO per ATTIVARE o DISATTIVARE la retroilluminazione del monitor delle prestazioni.

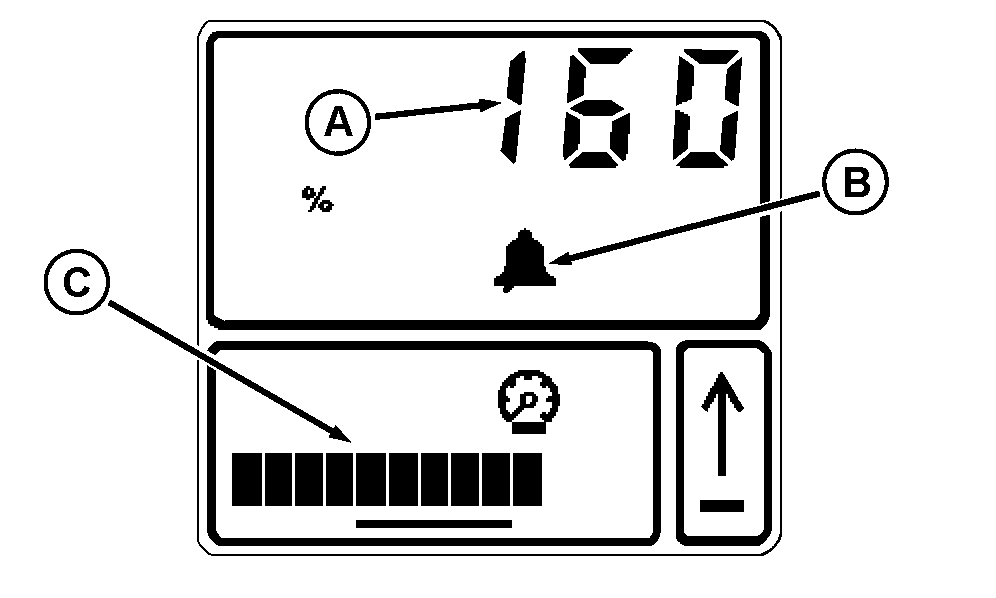

RW26102


A-Display numerico
B-Simbolo di una campana
C-Diagramma a barre

AG,RX15494,3361 -39-18JAN00-3/3
