Uso della leva di comando del sollevatore e dell'interruttore di sollevamento/ abbassamento

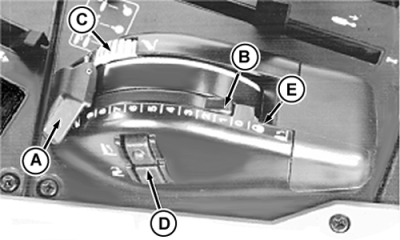

La leva di comando (A) del sollevatore va usata per sollevare e abbassare il sollevatore e per impostare la profondità di lavoro dell'attrezzo. Tirarla all'indietro per il sollevamento e in avanti per l'abbassamento. Per impostare la profondità di lavoro dell'attrezzo, ruotare la rotella (C) del fermo spostando il fermo (B) contro la leva. Il sollevatore si abbassa sempre alla stessa profondità di lavoro. Qualora fosse necessario abbassare il sollevatore a una profondità maggiore di quella prefissata, è possibile sollevare la leva di comando e spingerla oltre il fermo. Il commutatore di sollevamento/abbassamento (D) consente di eseguire le relative operazioni durante le svolte senza dover muovere la leva di comando del sollevatore. Se si preme la parte superiore del commutatore di sollevamento/abbassamento, l'attrezzo viene sollevato fino al punto d'impostazione del comando di finecorsa di sollevamento (vedi REGOLAZIONE DEL LIMITE DI ALTEZZA in questa sezione). Se si preme la parte inferiore dell'interruttore, l'attrezzo si abbassa fino al punto di regolazione della leva di controllo (A).
La leva di comando nella posizione di blocco per il trasporto (E) disabilita i commutatori di sollevamento/abbassamento. Il sollevatore si alza quando il trattore viene avviato con la leva di comando nella posizione di blocco per il trasporto. NOTA: se è stato rimosso l'attacco rapido, il sollevatore potrebbe non abbassarsi. Per il funzionamento normale, installare sul sollevatore 68-91 kg (150-200 lb) o un attacco rapido di peso equivalente. |
|
ATTENZIONE:
per prevenire eventuali infortuni, usare esclusivamente la leva di comando (A) del sollevatore per fissare e rimuovere gli attrezzi. Non usare l'interruttore (D) di sollevamento/abbassamento.
