Posizionamento dell'attacco centrale

IMPORTANTE: non superare il peso massimo dell'attrezzo specificato nella sezione Zavorramento ai fini della prestazione.

Una potenza eccessiva può danneggiare un attrezzo ed un attrezzo sovradimensionato può danneggiare il trattore.

La posizione più in basso (C) permette di ottenere l'altezza di sollevamento maggiore (aumento dell'angolo di altri 10 gradi). La posizione più in alto (A) permette di ottenere la massima forza di sollevamento.

Utilizzare il foro centrale (B) per attrezzi che richiedono una maggiore capacità di sollevamento, ma che non richiedono un aumento dell'angolo di 10 gradi.

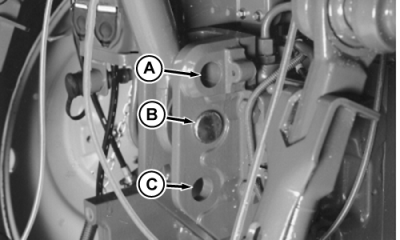

A-Foro superiore; montante da 685 mm (27 in.)
B-Foro centrale; montante da 685 mm (27 in.)
C-Foro inferiore; montante da 610 mm (24 in.)

AG,RX15494,3434 -39-19JAN00-1/1
