Regolazione dell'attacco centrale

1. Regolare l'attacco centrale in modo da pareggiare la parte anteriore e la parte posteriore dell'attrezzo. Rimuovere la spina di bloccaggio (A) e sollevare la chiave con maniglia di regolazione (B). Ruotare l'attacco centrale nella posizione desiderata.

NOTA: la gamma regolabile (C) è di 608-808 mm (24-32  in.)

2. Fissare la chiave con maniglia di regolazione utilizzando la spina di bloccaggio (A).

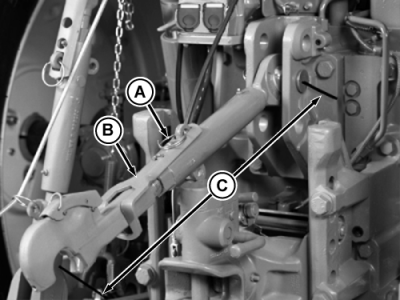

A-Spina di bloccaggio
B-Chiave
C-Intervallo di regolazione

RW56553A

AG,RX15494,3435 -39-19JAN00-1/1
