Fissaggio dell'attrezzo al sollevatore

ATTENZIONE: per evitare lesioni personali o danni alla macchina, portare la trasmissione su STAZIONAMENTO e verificare che tutte le funzioni del sollevatore non presentino interferenze, bloccaggi o separazioni della PTO.

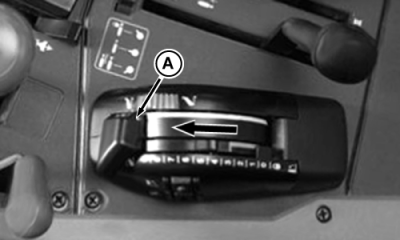

1. Girare completamente il comando di sforzo/profondità (A) in senso antiorario prima di fissare gli attrezzi.

ATTENZIONE: prevenire gli infortuni. Non usare il commutatore di sollevamento/abbassamento durante il fissaggio o la rimozione degli attrezzi. Usare esclusivamente la leva di comando del sollevatore (A) o i commutatori esterni di sollevamento/abbassamento.

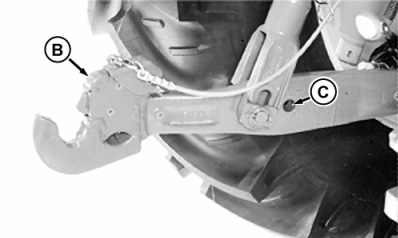

2. Abbassare il sollevatore mediante la relativa leva di comando (A). Far retrocedere il trattore fino a quando i ganci (B) dell'attacco non si trovano sotto i perni di attacco dell'attrezzo.

NOTA: per gli attrezzi più pesanti, i tiranti di sollevamento possono essere attaccati ai fori posteriori (C) nelle parallele. Questo accorgimento riduce l'altezza di sollevamento, ma amplifica al massimo la forza di sollevamento.

3. Sollevare lentamente il sollevatore finché i perni non si inseriscono nei ganci dell'attacco bloccandosi nella posizione corretta.

4. Fissare l'attacco centrale al punto superiore di fissaggio del montante dell'attrezzo.

A-Comando sforzo/profondità
B-Ganci
C-Fori

AG,RX15494,3438 -39-19JAN00-1/1
