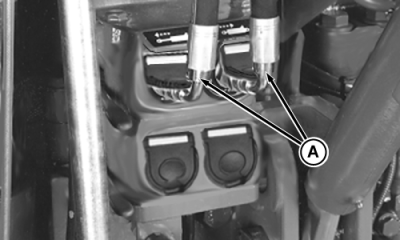

Funzionamento dell'attacco del sollevatore-se presenteL'attacco del sollevatore viene azionato per mezzo dell'apposita leva e di un distributore idraulico. 1. Installare le tubazioni di collegamento (A) dell'attacco a comando idraulico all'attacco superiore del distributore idraulico.2. Sollevare le parallele fino all'altezza massima.
|
|
AG,RX15494,3441 -39-19JAN00-1/2 |
|
3.

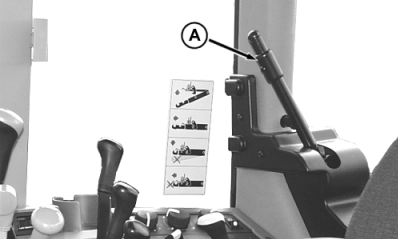

Tirare la leva di rilascio (A) verso destra per disinserire il dispositivo di bloccaggio dell'attacco.

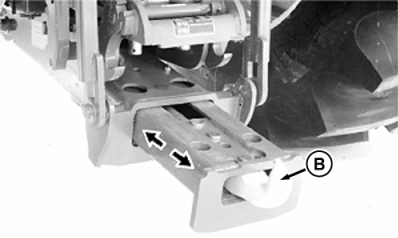

4. Abbassare le parallele e l'attacco a comando idraulico (B) all'altezza desiderata mediante l'apposita leva. 5. Allungare completamente il gancio dell'attacco utilizzando la leva del distributore idraulico. 6. Far retrocedere il trattore e sollevare le parallele e l'attacco a comando idraulico in modo che il gancio si inserisca nell'occhio di traino del rimorchio. 7. Sollevare le parallele fino alla posizione di trasporto/blocco e ritrarre completamente l'attacco a comando idraulico nella sua posizione bloccata. 8. Verificare che entrambi gli attacchi siano nella posizione bloccata . L'attacco a comando idraulico non si deve abbassare quando si aziona la relativa leva di comando, né si deve allungare quando si aziona la leva del distributore idraulico.
|
|
ATTENZIONE:
prima di iniziare a guidare il trattore, assicurarsi che l'attacco a comando idraulico sia completamente sollevato e bloccato sia in posizione orizzontale sia in posizione verticale.
AG,RX15494,3441 -39-19JAN00-2/2 |
