Funzionamento del ritegno della leva dei distributori idraulici
Distributore idraulico a tre posizioni
-
(A)
| Posizione della manopola |
Funzione del ritegno della leva |
| |
|
| Ruotare in senso orario sino al finecorsa del ritegno (C) |
Ritegno automatico-la leva ritorna automaticamente al termine della corsa del cilindro |
| |
|
| Centro (D) |
Nessun ritegno-la leva ritorna nella posizione neutra, se rilasciata |
| |
|
| Ruotare in senso antiorario sino al finecorsa del ritegno (E) |
Ritegno continuo-la leva deve essere riportata manualmente in posizione neutra |
Distributore idraulico a due posizioni
-
(B)
| Posizione della manopola |
Funzione del ritegno della leva |
| |
|
| Ruotare in senso orario sino al finecorsa del ritegno (F) |
Nessun ritegno-la leva ritorna nella posizione neutra, se rilasciata |
| |
|
| Ruotare in senso antiorario sino al finecorsa del ritegno (G) |
Ritegno continuo-la leva deve essere riportata manualmente in posizione neutra |

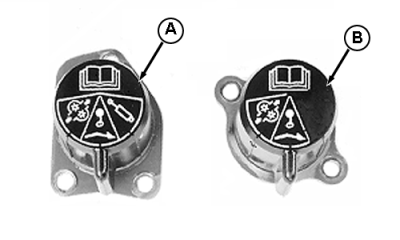

A-Distributori idraulici a tre posizioni
B-Distributori idraulici a due posizioni

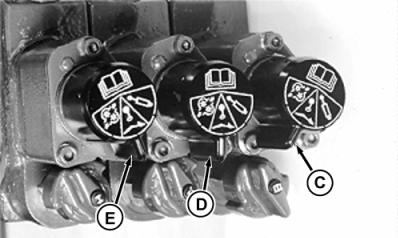

C-Finecorsa del ritegno
D-Centro
E-Finecorsa del ritegno
F-Finecorsa del ritegno
G-Finecorsa del ritegno
|
