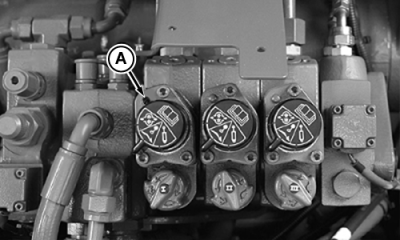

Regolazione dell'impostazione del rilascio del ritegno (distributore idraulico a tre posizioni)NOTA: l'impostazione del rilascio del ritegno per tutti i distributori idraulici (SCV) è regolata in fabbrica a una pressione pari a 17 500-18 500 kPa (180 bar) 2700 psi. Con alcuni attrezzi, se si aumenta l'impostazione del rilascio al di sopra di quella data alla fabbrica, il ritegno potrebbe non rilasciarsi. Per regolare l'impostazione, togliere il tappo (A) ed inserire un normale cacciavite. Ruotare il cacciavite in senso orario per aumentare la pressione, in senso antiorario per diminuirla. Un giro completo comporta un cambiamento dell'impostazione della pressione di 5500 kPa (55 bar) 825 psi. 1. Scollegare i tubi flessibili dal distributore idraulico.2. Ruotare in senso orario la manopola del selettore del ritegno, portandola sulla Posizione di ritegno automatico . 3. Regolare la vite finché la leva non rimane in posizione. 4. Allentare lentamente la vite finché la leva non si rilascia, quindi allentare ancora di 3/8 di giro. |
|
AG,RX15494,3454 -39-19JAN00-1/1 |
