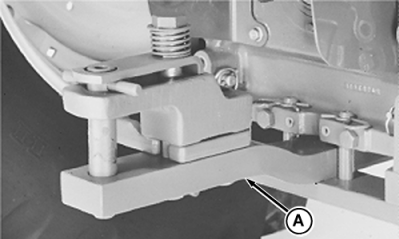

Regolazione dell'altezza e della lunghezza della barra di trainoPer regolare l'altezza della barra di traino, ruotare la sezione disassata (A) verso l'alto o verso il basso. Rimuovere il gruppo gancio d'attacco e fare scorrere la barra di traino facendola uscire, quindi voltarla. Installare la barra di traino e attaccare il gruppo gancio d'attacco alla sommità della barra di traino. IMPORTANTE: osservare i limiti di carico della barra di traino. Il grado di sollecitazione aumenta notevolmente con la velocità e le irregolarità del terreno. Il carico massimo verticale non deve superare:

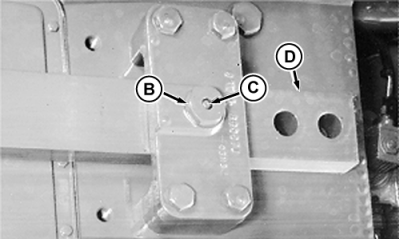

Rimuovere il dado (B) e la spina di ritegno (C) per regolare la lunghezza della barra di traino. Far scorrere la barra di traino (D) nella posizione desiderata. Installare il perno di ritegno della barra di traino e serrare il dado esagonale a 410 N·m (300 lb-ft). |
|
AG,RX15494,3461 -39-19JAN00-1/1 |
