Fissaggio dell'attrezzo azionato dalla PTO

ATTENZIONE: l'impigliamento nelle parti rotanti della trasmissione può causare seri infortuni, anche mortali. Prima di eseguire regolazioni e collegamenti o di pulire l'attrezzatura azionata dalla PTO, arrestare il motore e attendere che l'albero di trasmissione della PTO si fermi.

Assicurarsi che la protezione della PTO e le protezioni degli alberi di trasmissione siano sempre montate e che le protezioni rotanti girino liberamente.

Indossare abiti attillati. Arrestare il motore e assicurarsi che l'albero di trasmissione della PTO sia fermo prima di eseguire regolazioni e collegamenti o pulire l'attrezzatura azionata dalla PTO.

Gli attrezzi con un'inerzia elevata non si arrestano completamente nello stesso istante in cui l'interruttore della PTO viene portato nella posizione DISINSERITA. Lasciare passare un tempo sufficiente per consentire all'attrezzo di arrestarsi, dopo avere disinserito la PTO.

Bloccare la barra di traino nella posizione centrale e rimuovere il gruppo gancio d'attacco.

Girare la barra di traino in modo che la sezione disassata si trovi rivolta verso il basso.

Fissare l'attrezzo alla barra di traino prima di collegare l'albero di trasmissione della PTO. Se l'attrezzo viene collegato all'attacco rapido, assicurarsi che la barra di traino non interferisca.

Collegare l'albero di trasmissione all'albero della PTO. Manualmente, girare leggermente l'albero per allineare le scanalature. Se le scanalature della PTO non sono allineate, lasciare il motore spento e portare la leva della PTO a cambio di velocità, se installata, in una posizione contrassegnata con "N", quindi far girare manualmente l'albero della PTO fino alla posizione corretta. Assicurarsi che la spina sia nella posizione corretta e saldamente bloccata.

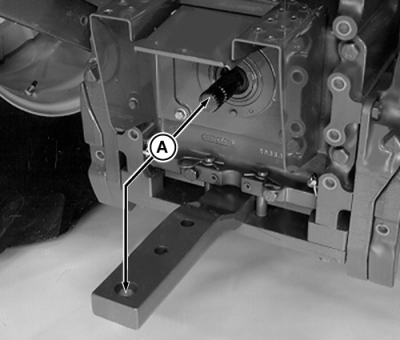

A-Distanza fra albero della PTO e perno di attacco

AG,RX15494,3464 -39-19JAN00-1/2

Portare lo sportello di protezione della PTO nella posizione centrale.

AG,RX15494,3464 -39-19JAN00-2/2
