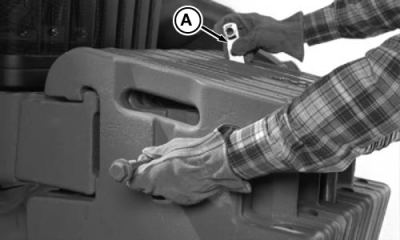

Installazione dei pesi QUIK-TATCH™Possono essere installati dei pesi Quik-Tatch (A), del peso di 50 kg (110 lb) ciascuno. Se necessario, installare i pesi bilanciandoli su ciascun lato rispetto al perno centrale (B). I primi due pesi devono essere installati in coppia. Per trattenere fino a un massimo di sei pesi in posizione, far passare i bulloni di ritegno (C) nei fori, da parte a parte. Serrarli a 230 N·m (170 lb-ft). Dopo aver installato altri otto pesi, inserire i fermi (A) tra essi, uno con il foro filettato rivolto verso l'alto e l'altro con il foro filettato rivolto verso il basso. Serrare i bulloni a 230 N·m (170 lb-ft). Si possono installare fino a 18 pesi in tutto.
|
|
|
QUIK-TATCH è un marchio di fabbrica della Deere & Company | AG,RX15494,3484 -39-19JAN00-1/1 |
