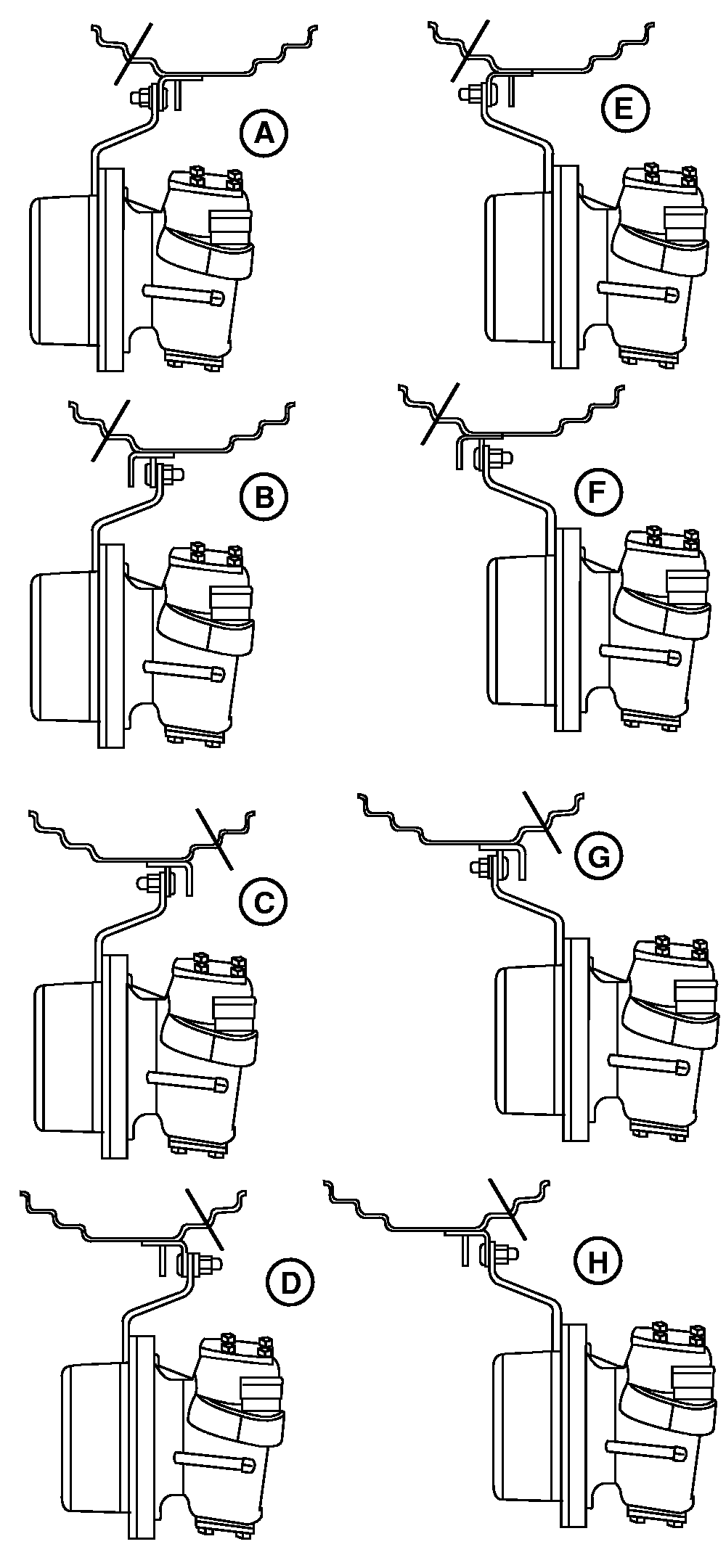

Impostazioni della carreggiata-Disco sfalsato (pneumatici 16.9R, 480/70R e 540/65R)

NOTA: ruota vista da dietro il pneumatico anteriore sinistro. La carreggiata è misurata rispetto all'asse inferiore del pneumatico.

Usare lo schema per l'impostazione del cerchione e del disco, per ottenere la carreggiata desiderata.

  STELO DELLA VALVOLA ESTERNO STELO DELLA VALVOLA INTERNO

A- 1577 mm (62.1 in.) -
B- 1679 mm (66.1 in.) -
C- - 1780 mm (70.1 in.)
D- - 1882 mm (74.1 in.)
E- 1877 mm (73.9 in.) -
F- 1979 mm (77.9 in.) -
G- - 2080 mm (81.9 in.)
H- - 2182 mm (85.9 in.)



Dopo aver impostato lo spazio tra le ruote, serrare i bulloni tra cerchione e disco a 310 N·m (230 lb-ft) e i dadi tra disco e mozzo a 600 N·m (445 lb-ft).

Regolare i parafanghi ed i fermi dello sterzo secondo necessità.

RXA0051035

AG,RX15494,3493 -39-19JAN00-1/1
