Regolazione dei parafanghi

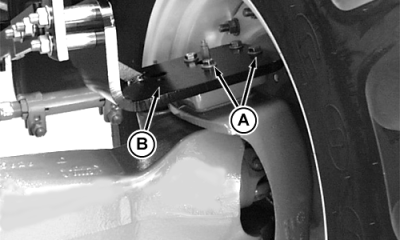

Posizionare le viti delle staffe di montaggio dei parafanghi nei fori esterni (A) per l'impostazione della carreggiata con la corona bombata ALL'INTERNO . Usare i fori interni (B) con la corona bombata ALL'ESTERNO .


A-Fori esterni
B-Fori interni

RW26472

AG,RX15494,3498 -39-19JAN00-1/2

RW26454

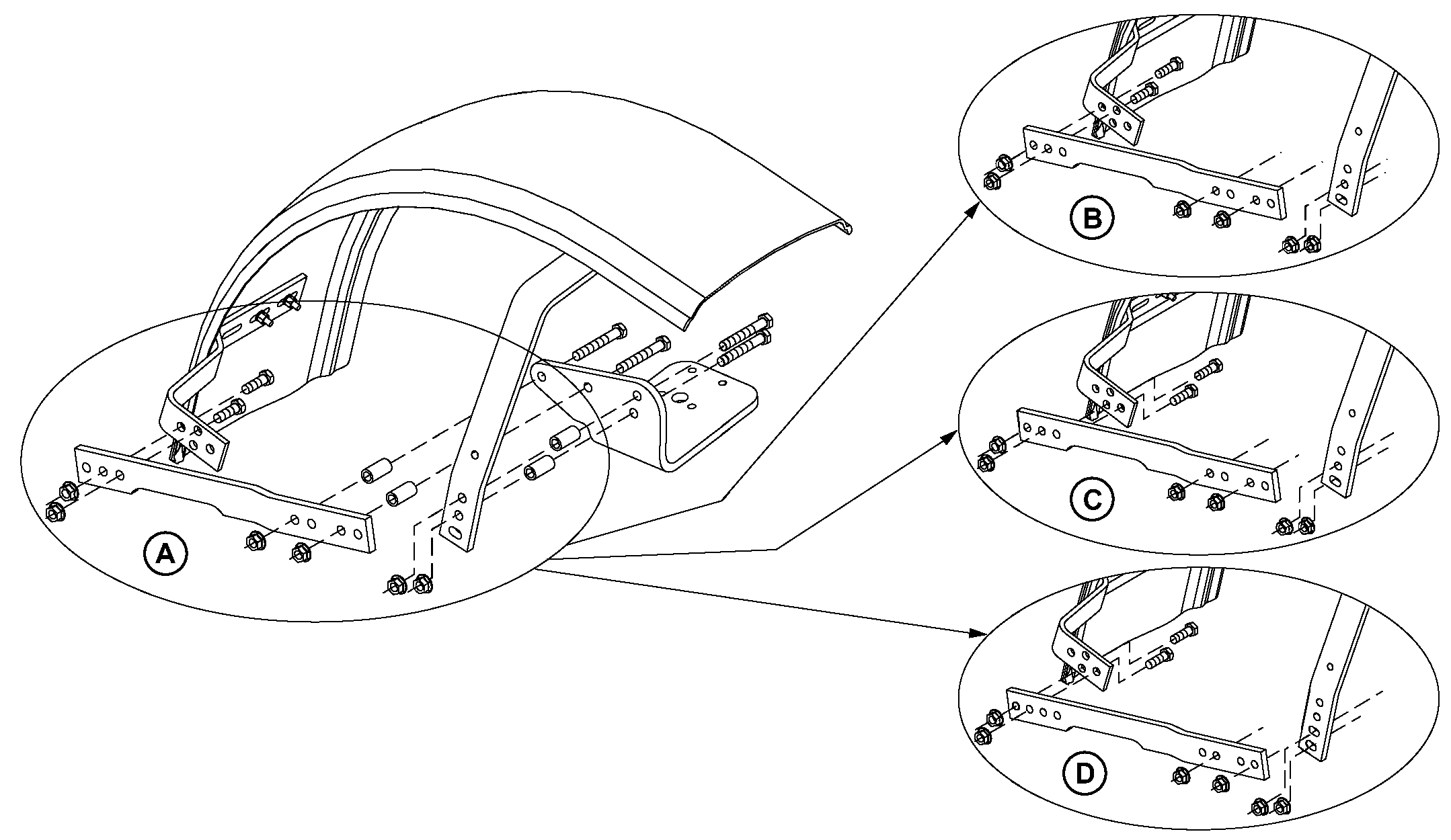

Regolare il parafango e la staffa di supporto facendo riferimento alla relativa tabella di regolazione.

Dimensione pneumatico Regolazione del parafango

13.6R28 A

14.9R28 B
16.9R26 B

14.9-28 C
14.9R28 C
16.9-26 C
16.9R28 C
320/85R34 C
420/85R28 C
480/70R28 C

14.9-30 D
14.9R34 D
16.9R30 D
600/65R28 D



Serrare le viti tra staffa di montaggio del parafango e braccio dello sterzo a 90 N·m (67 lb-ft).

Serrare le viti dei supporti superiore ed inferiore 224 N·m (166 lb-ft).

NOTA: il parafango può flettersi contro il telaio del caricatore. Consultare il manuale dell'operatore del caricatore.

Trattori e caricatori possono avere regolazioni del parafango diverse. Consultare il manuale dell'operatore del caricatore.

AG,RX15494,3498 -39-19JAN00-2/2
