Regolazione delle ruote posteriori-in acciaio

causym ATTENZIONE: per prevenire lesioni o incidenti mortali, non far mai funzionare il motore con la marcia inserita e con le ruote posteriori sollevate. Le ruote anteriori, sui trattori dotati di MFWD, possono far uscire le ruote posteriori dal supporto. Prima di ruotare manualmente l'assale, è necessario che la MFWD sia disattivata e il cambio in posizione di FOLLE.

1. Sollevare il trattore su una superficie piana e far girare le ruote in modo che la cremagliera dell'assale sia rivolta verso l'alto.
2. Allentare i bulloni centrali del mozzo contro i dadi di ritegno.
3. Togliere i bulloni esterni del manicotto del mozzo. Servirsi dei bulloni del manicotto del mozzo nelle viti di sollevamento per allentare i manicotti. Se necessario, serrare le viti di sollevamento fino a 500-600 N·m (370-440 lb-ft).

NOTA: se risulta difficile allentare i manicotti, battere sull'estremità dell'assale con un martello e usare dell'olio per lubrificarli.


4. Togliere le viti di sollevamento dal manicotto del mozzo superiore e installare l'attrezzo di regolazione delle ruote JDG667A (disponibile presso il concessionario John Deere) usando i bulloni del manicotto. Portare la ruota nella posizione desiderata. Rispettare le limitazioni relative alla carreggiata.
5. Rimuovere l'attrezzo di regolazione e la vite di sollevamento.

causym ATTENZIONE: non usare mai il trattore con cerchioni, ruote o mozzi allentati.

IMPORTANTE: tenere la superficie dei manicotti del mozzo in piano in modo da impedire che il mozzo si spezzi o il bullone si allenti.


6. Serrare i bulloni dei manicotti del mozzo a 204 N·m (150 lb-ft) iniziando dai bulloni centrali, quindi serrare gli altri bulloni con sequenza incrociata. Serrare nuovamente i bulloni a 410 N·m (300 lb-ft) rispettando la stessa sequenza.

Guidare il trattore per almeno 100 m (100 yd), quindi serrare i bulloni a 600 N·m (445 lb-ft).

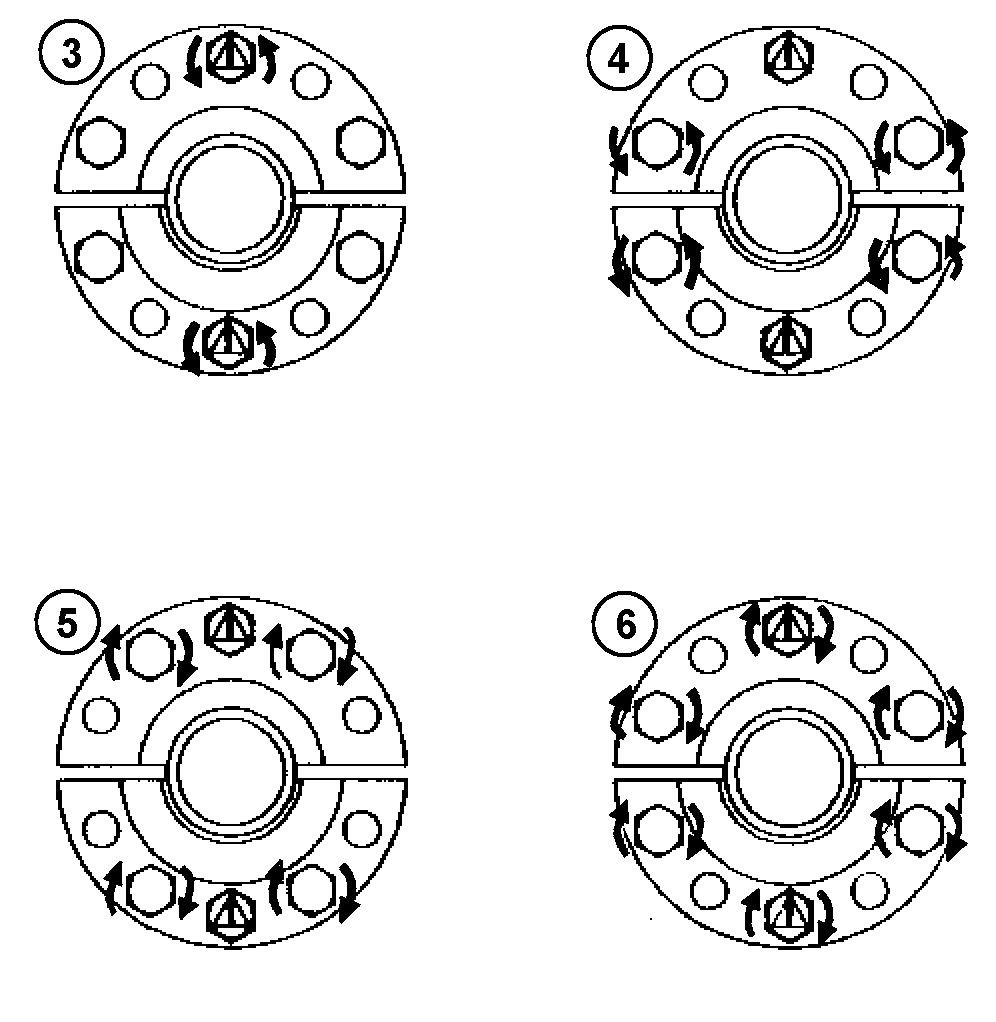

RW22211A
RW21374

AG,RX15494,3500 -39-19JAN00-1/2

Controllare nuovamente i bulloni dopo tre ore e, ancora, dopo dieci ore di lavoro per assicurarsi che la coppia di serraggio sia pari a quella specificata.

AG,RX15494,3500 -39-19JAN00-2/2
