Manutenzione del prefiltro e della presa dell'aria motore

Puntellare o rimuovere il cofano.

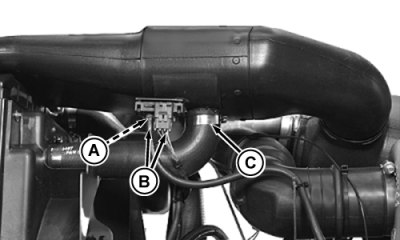

Togliere i dadi (A) della staffa del prefiltro. Scollegare il tubo flessibile (B) e il cavo (C). Rimuovere il tubo (D) dell'eiettore dal prefiltro. Rimuovere il prefiltro dal trattore ruotandolo ed estraendolo dalla presa di aspirazione dell'involucro del filtro.

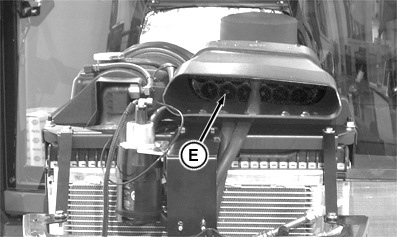

Ispezionare il prefiltro verificando che non presenti depositi di impurità o detriti. Pulire i tubi aspiratori (E) con aria compressa oppure lavarli in acqua tiepida usando un detergente neutro e sciacquarli in acqua pulita. Asciugare prima dell'installazione.

Rimontare il prefiltro invertendo la sequenza di smontaggio.

Serrare tutti i giunti dell'impianto di aspirazione dell'aria. Serrare le fascette dei tubi flessibili del turbocompressore.

A-Dadi
B-Tubo flessibile
C-Cablaggio
D-Tubo dell'eiettore
E-Tubi aspiratori

AG,RX15494,3524 -39-19JAN00-1/1
