Lubrificazione della sospensione a tripla articolazione (assale anteriore sospeso)

Usare il grasso per alte temperature/pressione estrema/privo di caolino John Deere o altro grasso come specificato nella sezione Combustibili, lubrificanti e liquidi di raffreddamento. NON usare grasso artico con le caratteristiche e prestazioni del MIL-G-10-924C.

Perni del fuso a snodo -ingrassare gli attacchi (A) fino a quando non fuoriesce grasso dal foro posto sul fondo di ogni cuscinetto del perno del fuso a snodo.

Tiranti -lubrificare abbondantemente con del grasso gli attacchi (B).

Applicare grasso all'ingrassatore (C) di ciascun cuscinetto, all'attacco (D) di ciascun cilindro, al supporto (E) di ciascun cuscinetto e alla superficie compresa tra tenuta e cuscinetto (F).

A-Perni dei fusi a snodo
B-Estremità tiranti

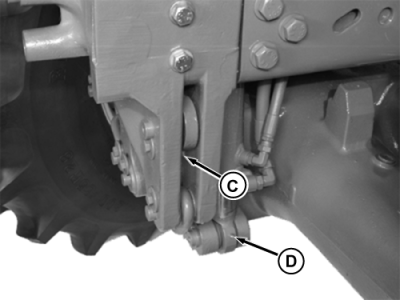

C-Cuscinetto (ciascuna estremità)
D-Cilindri (ciascuna estremità)

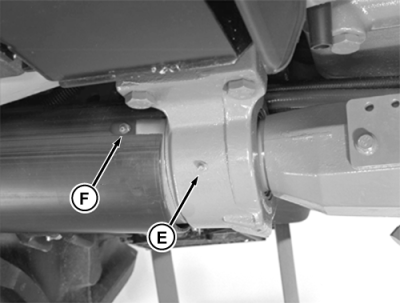

E-Supporto del cuscinetto
F-Barriera di tenuta

AG,RX15494,3551 -39-19JAN00-1/1
