Collegamento dei tubi flessibili del cilindro

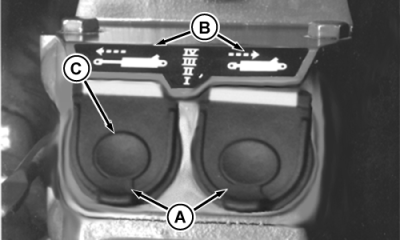

Se il cilindro si estende quando invece dovrebbe retrarsi, occorre scambiare i tubi flessibili dell'olio idraulico in corrispondenza dell'attacco. IMPORTANTE: è possibile che i tubi flessibili idraulici non siano integri a causa di danni fisici, schiacciature, uso prolungato ed esposizione. Sostituire i tubi flessibili danneggiati. Mantenerne le estremità pulite. Pulire i parapolvere (A). NOTA: gli attacchi del cilindro comandato a distanza sono numerati da I a IV. L'ordine d'identificazione degli attacchi va dal basso verso l'alto. Controllare che i simboli (B) sulla targhetta d'identificazione dell'attacco, indicanti il movimento del cilindro, corrispondano alla direzione della corsa effettiva del cilindro. Tappare il tubo flessibile dal lato di estensione dell'attacco (C) quando si usano i distributori idraulici con cilindri ad effetto semplice. Inserire a fondo il tubo flessibile nella presa. |
|
ATTENZIONE:
per prevenire eventuali infortuni, spingere verso destra (posizione di blocco per il trasporto) il dispositivo di bloccaggio della leva del distributore idraulico prima di fissare gli attrezzi, per impedire che si muovano.
RF30435,000002C -39-23APR01-1/1 |
