Serraggio dei bulloni delle ruote posteriori

causym ATTENZIONE: prevenire eventuali lesioni. Non far mai funzionare il trattore con i bulloni delle ruote allentati. I bulloni delle ruote sono fondamentali e devono essere sottoposti a serraggi ripetuti.

Serraggio delle viti di ritegno del manicotto

1. Inserire le viti (A) di ritegno del manicotto e serrarle a 204 N·m (150 lb-ft).
2. Serrarle nuovamente a 410 N·m (300 lb-ft).
3. Guidare il trattore per circa 100 m (100 yd), poi serrare le viti (A) a 600 N·m (445 lb-ft).
4. Serrare di nuovo le viti dopo 3 ORE di funzionamento e di nuovo dopo 10 ORE .

IMPORTANTE: se si sono allentati le viti di fissaggio (A) del manicotto, è necessario serrare uniformemente le due metà del manicotto stesso in modo da evitare che il mozzo possa incrinarsi o che le viti possano allentarsi.

Serraggio delle viti tra ruota di ghisa e cerchione

I cerchioni delle ruote posteriori da 38 in. e oltre hanno un foro per vite più piccolo rispetto agli altri e un foro scanalato, a 180 gradi l'uno dall'altro.

1. Inserire la vite nel foro di precisione per accoppiamento e serrarla a mano.
2. Inserire la vite nel foro ad asola per accoppiamento e serrarla a mano.
3. Inserire le viti rimaste serrandole a mano, poi serrare tutte le viti (B) tra ruota di ghisa e cerchione a 600 N·m (445 lb-ft).
4. Serrare di nuovo le viti dopo aver guidato il trattore per 100 metri, dopo 3 ORE di funzionamento e di nuovo dopo 10 ORE .

A-Bullone di ritegno del manicotto
... Primo serraggio...204 N·m (150 lb-ft)
... Secondo serraggio...410 N·m (300 lb-ft)
... Serraggio finale...600 N·m (445 lb-ft)
B-Tra ruota e cerchione ...600 N·m (445 lb-ft)
C-Tra ruota e mozzo...600 N·m (445 lb-ft)


RW26465

Ruota in ghisa

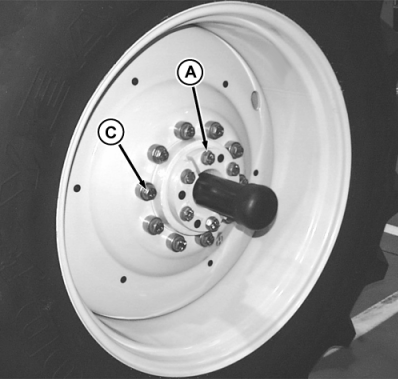

RW26466

Ruota in acciaio


A-Viti di ritegno del manicotto
B-Viti ruota-cerchione
C-Viti ruota-mozzo

RF30435,0000033 -39-25APR01-1/1
