Serraggio dei bulloni delle ruote anteriori

ATTENZIONE: prevenire eventuali lesioni. Non far mai funzionare il trattore con i bulloni delle ruote allentati. I bulloni delle ruote sono fondamentali e devono essere sottoposti a serraggi ripetuti.

NOTA: le configurazioni, interna ed esterna, di fissaggio con bulloni per il disco hanno un foro per accoppiamento forzato e uno ad asola per accoppiamento , a 180° l'uno dall'altro.

Installare il bullone nel foro per accoppiamento forzato (A) e serrarlo manualmente.

Installare il bullone nel foro ad asola per accoppiamento (B) e serrarlo manualmente.

Installare e serrare manualmente i restanti bulloni per l'accoppiamento tra disco della ruota e cerchione.

Serrare tutti i bulloni a 310 N·m (230 lb-ft).

Guidare il trattore per 100 m (100 yd) e serrare nuovamente i bulloni.

Serrarli di nuovo dopo 3 ORE e dopo 10 ORE .

Installare la vite nel foro di precisione per accoppiamento (C) e serrarla manualmente.

Installare la vite nel foro ad asola per accoppiamento (D) e serrarla manualmente.

Installare e serrare manualmente le restanti viti per l'accoppiamento tra disco della ruota e mozzo.

Serrare tutte le viti a 600 N·m (29 lb-ft).

Guidare il trattore per 100 m (100 yd) e serrare nuovamente i bulloni.

Serrarli di nuovo dopo 3 ORE e dopo 10 ORE .

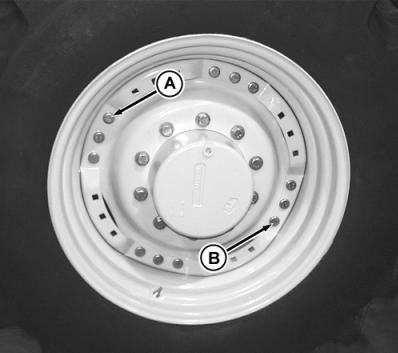

A-Foro per accoppiamento forzato leggero tra ruota e cerchione
B-Foro ad asola per accoppiamento tra ruota e cerchione

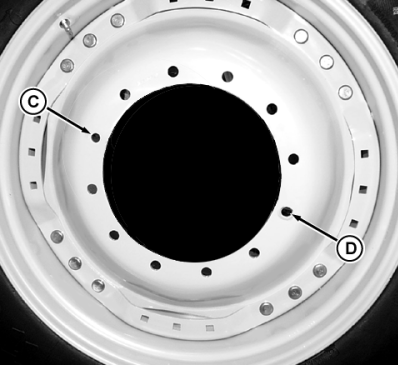

C-Foro per accoppiamento forzato tra disco e mozzo
D-Foro ad asola per accoppiamento tra disco e mozzo

RF30435,0000042 -39-11MAY01-1/1
