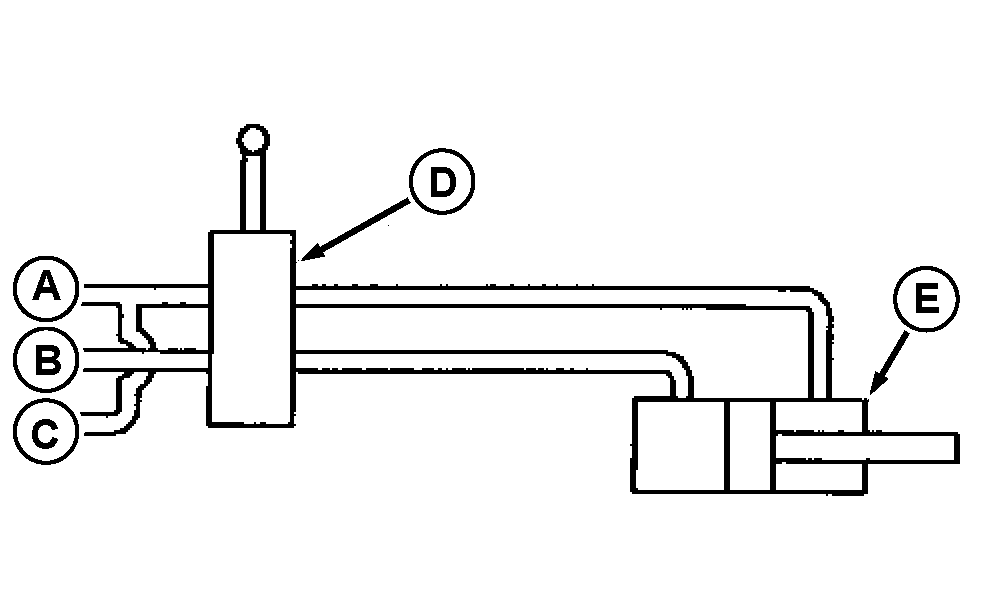

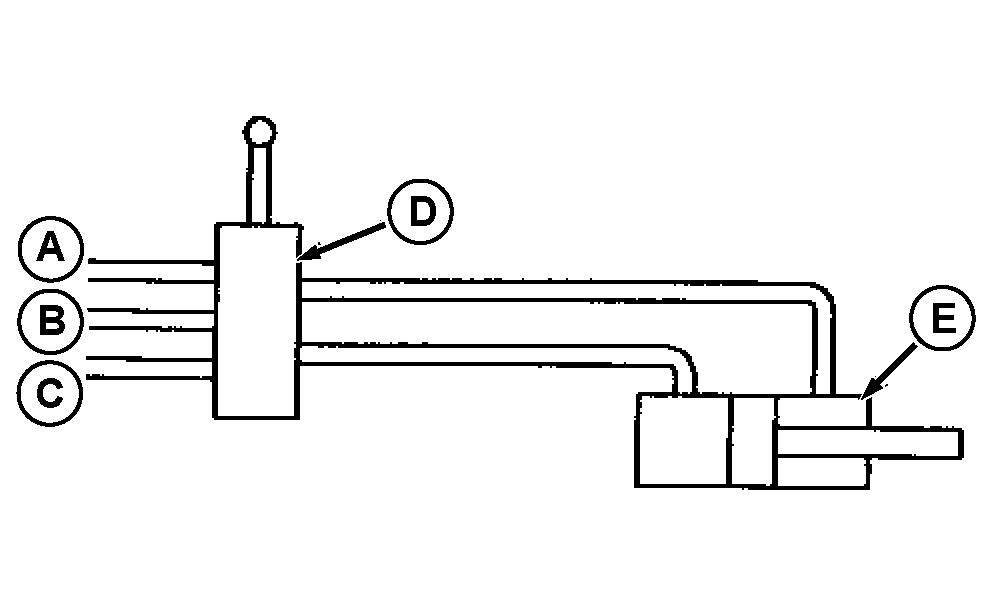

Esempi di uso dell'impianto idraulico di rilevamento del carico-Utenza esternaEsempio 1 -Le valvole di regolazione con un condotto di rilevazione del carico possono essere azionate manualmente oppure per mezzo di solenoidi. Queste valvole generano un segnale di rilevazione del carico che viene inviato all'impianto idraulico del trattore. Esempio 2 -La valvola di regolazione normale dirige l'olio in uno dei due circuiti; uno solo richiede una pressione maggiore di 2600 kPa (26,0 bar) (380 psi). Collegare la tubazione di rilevamento del carico a quest'ultimo. IMPORTANTE: il circuito consente una "diminuzione" del cilindro attraverso la tubazione (C) di rilevamento del carico. Usare l'esempio 3 se la diminuzione non è idonea al funzionamento. Un esempio comune potrebbe essere quello di un cilindro di sollevamento di un carro, dove il carico è sopportato da fermi meccanici nella posizione completamente abbassata-il condotto di rilevazione del carico segnala alla pompa quando è necessaria una maggiore pressione. In caso contrario, la pressione resta bassa.
|
|
RF30435,000004A -39-14MAY01-1/2 |
|
Esempio 3 -La valvola di regolazione normale dirige l'olio in uno dei due circuiti, di cui uno solo richiede una pressione alta. Collegare la tubazione di rilevamento del carico alla tubazione di mandata a monte della valvola di regolazione. NOTA: fintantoché i tubi flessibili dell'utenza esterna sono collegati, l'impianto mantiene una pressione massima di 20 000 kPa (200 bar) (2900 psi). Se vi sono altre funzioni usate con un flusso continuo, si potrebbe verificare un aumento della temperatura dell'olio idraulico. Un esempio può essere costituito da un attrezzo di piegatura, in cui la pressione è necessaria per estendere o retrarre i cilindri. Scollegare i tubi flessibili dell'utenza esterna quando non è in uso. Esempio 4 -La valvola di regolazione del flusso con compensazione di pressione viene usata per regolare il regime del motore idraulico o il flusso. Collegare la tubazione di rilevamento del carico alla tubazione di mandata a valle della valvola di regolazione. NOTA: il regime del motore può essere incostante quando altre funzioni causano variazioni della pressione dell'impianto idraulico. Ciò è normale. Per prevenire un regime incostante, installare una valvola di regolazione del flusso con compensazione di pressione.
|
|
RF30435,000004A -39-14MAY01-2/2 |
