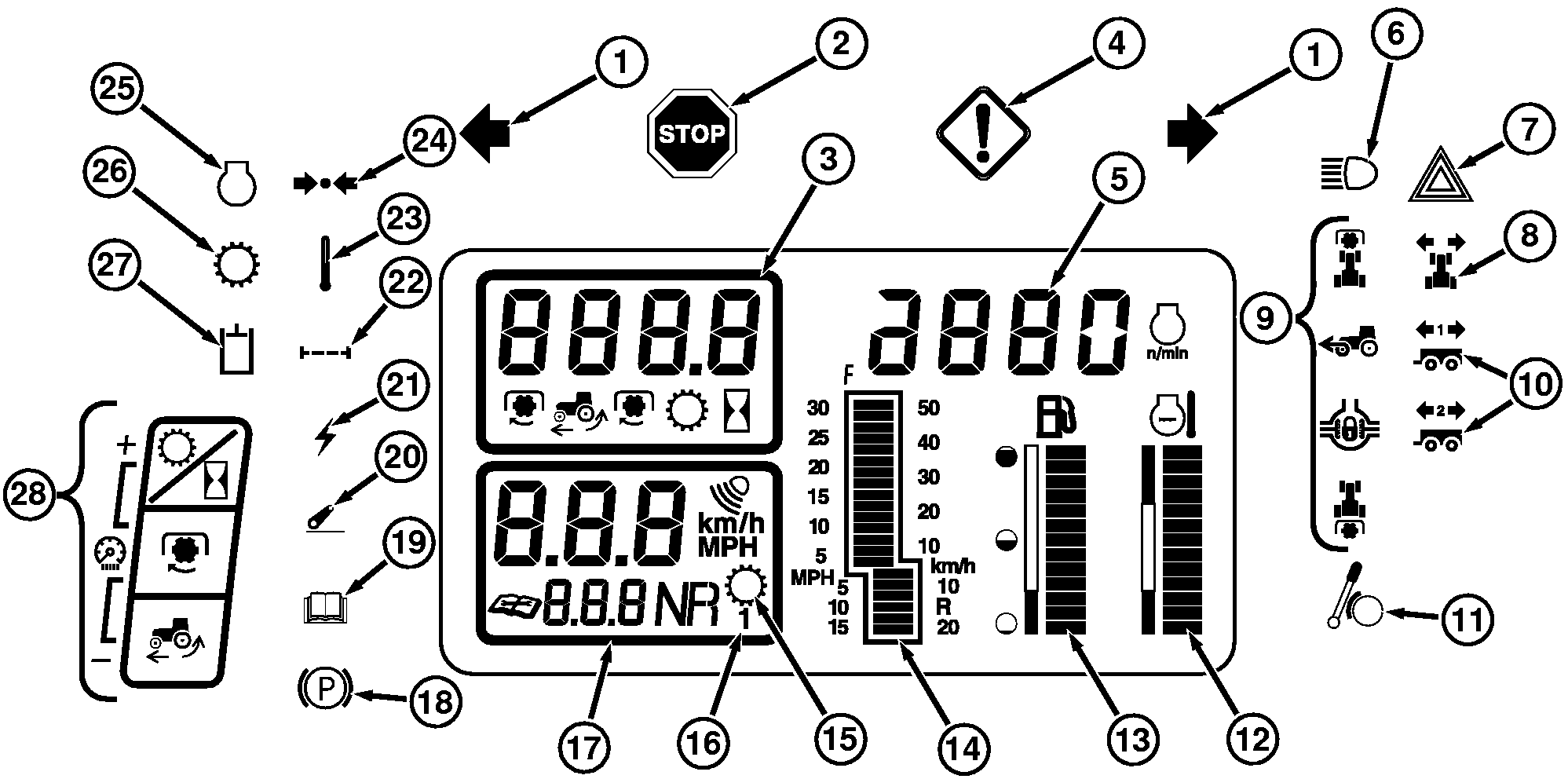

| LEGENDA |
ELEMENTO |
FUNZIONE |
| |
| 1 |
Indicatore di direzione |
Lampeggia quando si attiva l'indicatore di svolta a sinistra o a destra-Lampeggiano entrambi quando si attiva l'interruttore luci di EMERGENZA |
| 2 |
ARRESTO |
Guasto grave-ARRESTARE IMMEDIATAMENTE IL MOTORE |
| 3 |
Display digitale superiore |
Visualizza i seguenti valori del trattore: contaore, velocità della PTO anteriore e posteriore, tensione attuale dell'impianto, slittamento delle ruote e velocità comandata |
| 4 |
AVVERTIMENTO PER LA MANUTENZIONE |
Lampeggia in presenza di un problema-Osservare gli indicatori e le spie |
| 5 |
Tachimetro |
Indica il regime del motore |
| 6 |
Fari abbaglianti |
Indica che sono stati attivati gli abbaglianti |
| 7 |
Luci di emergenza |
Lampeggia quando si attivano le luci di emergenza; lampeggia quando si aziona l'interruttore della PTO comandata a distanza |
| 8 |
Indicatore di direzione |
Indica che sono stati attivati gli indicatori di direzione o le luci di emergenza |
| 9 |
Funzione |
L'indicatore lampeggia se esiste un problema relativo alla funzione attivata-PTO anteriore, MFWD, bloccaggio del differenziale o PTO posteriore |
| 10 |
Luci stato rimorchio |
Lampeggia quando si attivano gli indicatori di direzione o le luci di emergenza |
| 11 |
Freno secondario |
Indica che è inserito il freno secondario |
| 12 |
Temperatura motore |
Indica la temperatura del motore |
| 13 |
Combustibile |
Indica la quantità rimanente di combustibile |
| 14 |
Diagramma a barre |
Indica i valori relativi delle velocità impostate |
| 15 |
Spia regolazione del carico |
Indica che la trasmissione è sotto carico |
| 16 |
Gamma selezionata di velocità |
Indica la gamma selezionata di velocità (1 oppure 2) |
| 17 |
Display digitale inferiore |
Visualizza la velocità di avanzamento del trattore (espressa in km/h oppure mph), il regime massimo di avanzamento per una gamma selezionata di velocità e il rapporto retromarcia-marcia avanti |
| 18 |
Freno di stazionamento |
Indica la presenza di un problema. |
| 19 |
Leggere il manuale dell'operatore |
È visualizzato con le spie dell'impianto |
| 20 |
Sollevatore |
Indica un problema nell'impianto del sollevatore |
| 21 |
Tensione* |
La tensione dell'impianto elettrico è troppo alta o troppo bassa |
| 22 |
Filtro* |
Lampeggia insieme al simbolo MOTORE oppure TRASMISSIONE |
| 23 |
Temperatura*** |
Lampeggia insieme al simbolo IDRAULICO per segnalare olio idraulico caldo |
| 24 |
Pressione** |
Lampeggia insieme al simbolo MOTORE oppure TRASMISSIONE per segnalare una pressione dell'olio insufficiente |
| 25 |
Impianto motore |
Lampeggia insieme al simbolo PRESSIONE (pressione dell'olio insufficiente) oppure FILTRO (filtro ostruito) |
| 26 |
Impianto della trasmissione* |
Lampeggia insieme al simbolo PRESSIONE (pressione dell'olio di trasmissione insufficiente) oppure FILTRO (filtro di trasmissione ostruito) |
| 27 |
Impianto idraulico |
Lampeggia insieme al simbolo TEMPERATURA (olio idraulico caldo) oppure FILTRO (filtro idraulico ostruito) |
| 28 |
Selettori funzione |
Permettono di modificare le funzioni del display digitale-(vedi Modifica delle funzioni del display) |
| |
| * La spia AVVERTIMENTO PER LA MANUTENZIONE lampeggia |
| ** La spia ARRESTO MOTORE lampeggia |
| *** Le spie ARRESTO MOTORE e AVVERTIMENTO PER LA MANUTENZIONE lampeggiano |
