Sostituzione dei fusibili e dei relèIMPORTANTE: sostituire i fusibili con altri che abbiano gli stessi valori nominali degli originali. NON installare alcun fusibile nella posizione F10. Infatti, è destinata alla lettura diagnostica e alla taratura degli impianti elettronici usati dal concessionario John Deere. Se si è installato un fusibile nella posizione F10, prima di toglierlo ricordarsi di posizionare su SPENTO l'interruttore a chiave. NON installare fusibili nelle posizioni F39 e F40. Ciò causa il rilascio del freno di stazionamento nei trattori dotati di trasmissione AutoPowr. (Vedi RILASCIO DEL FRENO DI STAZIONAMENTO-Trasmissione AutoPowr nella sezione Trasporto).

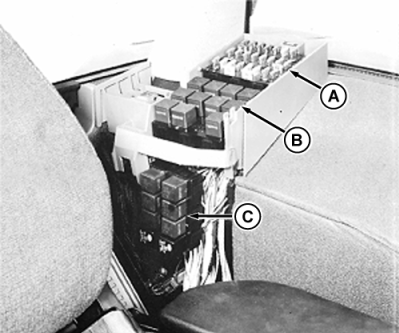

Togliere il coperchio magnetico per accedere al quadro fusibili (A). Rimuovere il coperchio superiore e laterale per accedere ai relè sul pannello superiore (B) e sul pannello inferiore (C). Rimuovere il coperchio di accesso all'ufficio portatile ed al quadro fusibili sui trattori in cui è in dotazione. Togliere la staffa di montaggio dell'ufficio portatile, per accedere ai relè. |
|
