Frame Bolt Settings-Standard

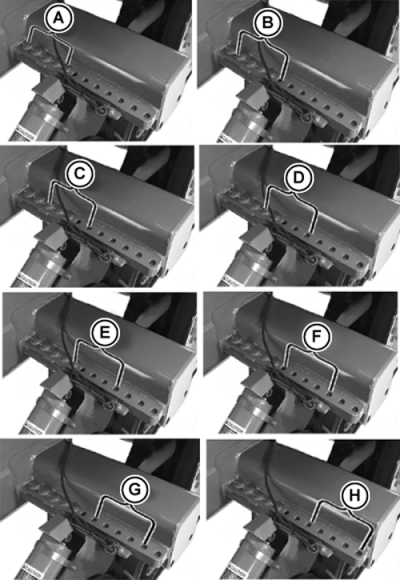

Use the five holes shown for each tread setting:

A 1525 mm (60 in.)
B 1625 mm (64 in.)
C 1725 mm (68 in.)
D 1825 mm (72 in.)
E 1925 mm (76 in.)
F 2025 mm (80 in.)
G 1675 mm (66 in.)
H 2225 mm (88 in.)



NOTE: Tread setting of 1675 mm (66 in.) requires moving track frames from side to side.
