Frame Bolt Settings-Wide Axle Option

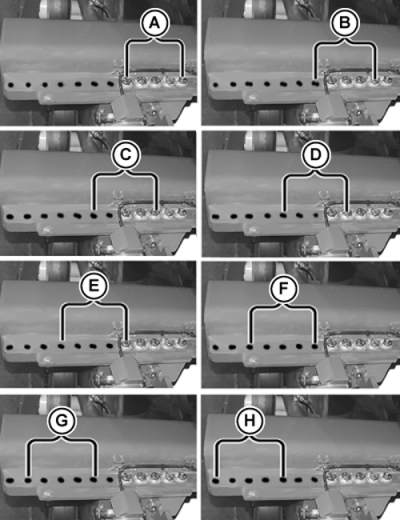

Use the five holes shown for each tread setting:

A 2235 mm (92 in.)
B 2435 mm (96 in.)
C 2535 mm (100 in.)
D 2635 mm (104 in.)
E 2735 mm (108 in.)
F 2835 mm (112 in.)
G 2485 mm (98 in.)
H 3035 mm (120 in.)



NOTE: Tread setting of 2485 mm (98 in.) requires moving track frames from side to side.

RW56640A

OURX935,0000070 -19-19MAY05-1/1
