Configuración del tractor para GPS y radar
NOTA:
En caso de dudas, acudir a su concesionario John Deere quien le ayudará a instalar el dispositivo GPS y el radar.
Los tractores equipados con radar deben ser re-configurados al cambiar a GPS como receptor de señal de entrada de velocidad real. Para configurar el tractor:
1.

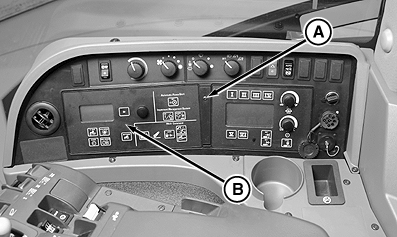

Sacar el tornillo (A) y la consola CommandCenter (B).
2.
Instalar dentro de la consola derecha el cable marcado como GPS y el marcado como Radar.
3.

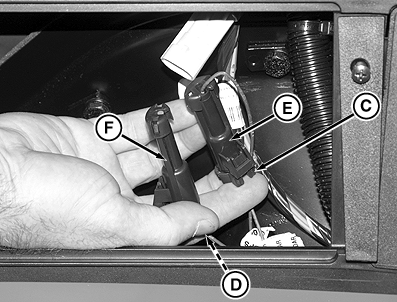

Sacar el enchufe del radar (C) del enchufe del grupo de cables (E).
4.
Sacar el enchufe del GPS (D) del guardapolvos (F).
5.
Instalar el enchufe del GPS en el enchufe (E) y el enchufe del radar en el guardapolvos.
6.
Instalar la consola CommandCenter con el tornillo separado anteriormente.
A-Perno
B-CommandCenter
C-Enchufe del radar
D-Enchufe del GPS
E-Enchufe
F-Tapón guardapolvos
|
