Adjusting Drawbar Length, Height and Side-to-Side

Adjusting Drawbar Length

IMPORTANT: For PTO-driven implement, drawbar (A) must be positioned as instructed in Attaching PTO Driven Implement in this section.

Loosen drawbar locking bolts (D).

Remove cap screw (B), retaining pin (C) and retaining strap.

Slide drawbar to desired position.

Install drawbar retaining strap and pin.

Retaining Cap Screws - Specification

Cap Screw -Torque 70 N·m (50 lb-ft)

Tighten drawbar locking bolts to torque specification.

Drawbar Locking Bolts - Specification

Locking Bolts -Torque 430 N·m (318 lb-ft)

Adjusting Drawbar Height

Height of drawbar is adjustable by turning offset (E) up or down. Proceed as in length adjustment. Slide drawbar all the way out and turn drawbar over.

IMPORTANT: Clevis assembly must always be on top of drawbar if used.

Heavy duty support cannot be used with drawbar offset positioned upward.

Adjusting Drawbar Side-To-Side

Remove drawbar locking bolts.

Slide drawbar to desired position.

Install a locking bolt against each side of drawbar. Tighten bolts to torque specification.

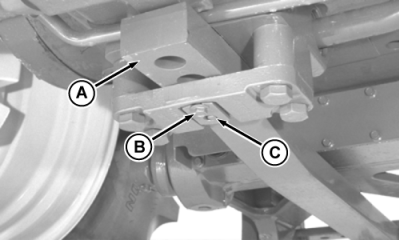

RW55309A

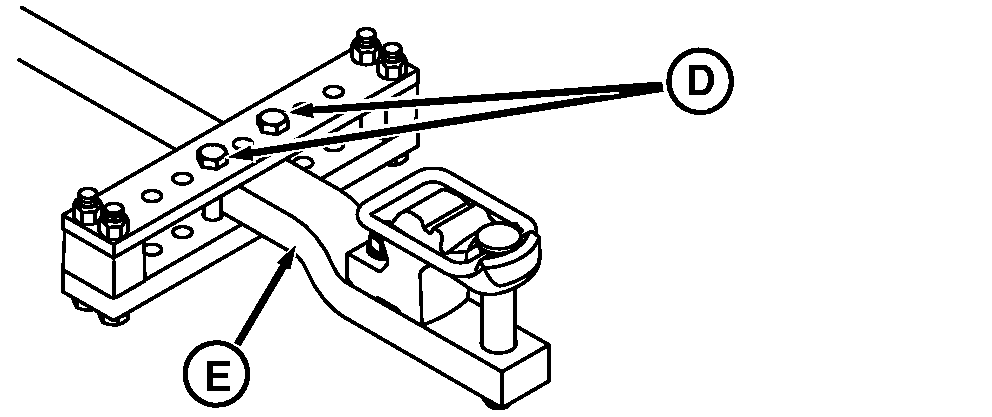

RXA0085803


A-Drawbar
B-Cap Screw
C-Retaining Pin
D-Locking Bolts
E-Offset

OURX935,000045D -19-14SEP06-1/1
