Check for Wear at Tow Hitch (Piton Fix)

SERVICE INTERVAL - 250 HOURS



causym CAUTION: Parts that have reached or exceeded their wear limit must be replaced with new parts.

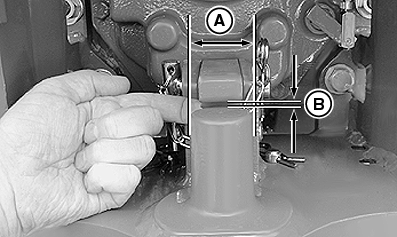

Check gap (B) at catch.

Specification

Gap at catch -Maximum permissible clearance 10.0 mm 0.39 in.

Check diameter (A) of the pin.

Specification

Pin -Wear limit or minimum diameter 41.5 mm 1.63 in.

RXA0095864


A-Pin Diameter
B-Gap

OURX935,0000070 -19-10JAN08-1/1
