Check for Wear at Ball-Type Tow Hitch

SERVICE INTERVAL - 250 HOURS



causym CAUTION: Parts that have reached or exceeded their wear limit must be replaced with new parts.

Check gap (A) at catch.

Specification

Gap at catch -Maximum permissible clearance 4.0 mm 0.16 in.

Check diameter (B) of the ball.

Specification

Ball diameter -Wear limit or minimum diameter 78.0 mm 3.07 in.

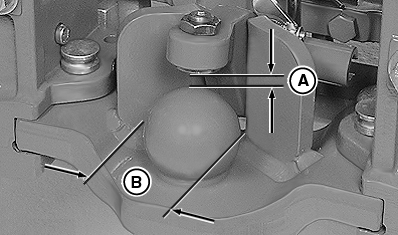

RXA0095865


A-Gap
B-Ball Diameter

OURX935,0000071 -19-10JAN08-1/1
