Checking Swinging Drawbar for Wear

causym CAUTION: Parts that have reached or exceeded their wear limit must be replaced with new parts.

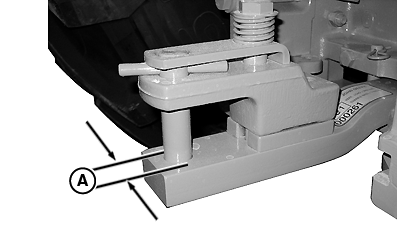

Check diameter (A) of the pin.

Specification

Swinging drawbar, pin -Wear limit or minimum diameter 29.5 mm 1.16 in.

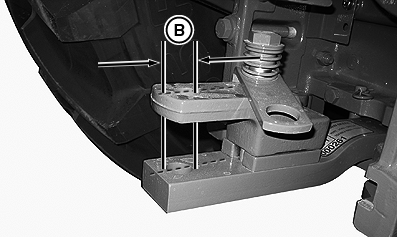

Check diameter (B) of the pin receiver hole.

Specification

Top and bottom receiver holes (measured in direction of travel) -Wear limit or maximum permitted diameter 35.0 mm (oval) 1.38 in. (oval)


A-Pin Diameter
B-Receiver Hole Diameter

RXA0095851
RXA0095853

OURX935,0000072 -19-10JAN08-1/1
