Valores de par de apriete unificados en pulgadas para pernos y tornillos

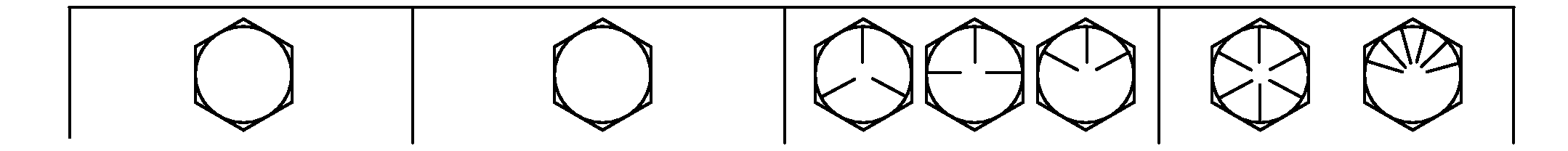

TS1671-UN-01MAY03

Tamaño de tornillería	SAE Grado 11				SAE Grado 22				SAE grado 5, 5.1 o 5.2				Clase SAE 8 o 8.2
	Cabeza hexagonal3		Cabeza embridada4		Cabeza hexagonal3		Cabeza embridada4		Cabeza hexagonal3		Cabeza embridada4		Cabeza hexagonal3		Cabeza embridada4
	N·m	lb-in	N·m	lb-in	N·m	lb-in	N·m	lb-in	N·m	lb-in	N·m	lb-in	N·m	lb-in	N·m	lb-in
1/4	3.1	27.3	3.2	28.4	5.1	45.5	5.3	47.3	7.9	70.2	8.3	73.1	11.2	99.2	11.6	103
													N·m	lb·ft	N·m	lb·ft
5/16	6.1	54.1	6.5	57.7	10.2	90.2	10.9	96.2	15.7	139	16.8	149	22.2	16.4	23.7	17.5
									N·m	lb·ft	N·m	lb·ft
3/8	10.5	93.6	11.5	102	17.6	156	19.2	170	27.3	20.1	29.7	21.9	38.5	28.4	41.9	30.9
					N·m	lb·ft	N·m	lb·ft
7/16	16.7	148	18.4	163	27.8	20.5	30.6	22.6	43	31.7	47.3	34.9	60.6	44.7	66.8	49.3
	N·m	lb·ft	N·m	lb·ft
1/2	25.9	19.1	28.2	20.8	43.1	31.8	47	34.7	66.6	49.1	72.8	53.7	94	69.3	103	75.8
9/16	36.7	27.1	40.5	29.9	61.1	45.1	67.5	49.8	94.6	69.8	104	77	134	98.5	148	109
5/8	51	37.6	55.9	41.2	85	62.7	93.1	68.7	131	96.9	144	106	186	137	203	150
3/4	89.5	66	98	72.3	149	110	164	121	230	170	252	186	325	240	357	263
7/8	144	106	157	116	144	106	157	116	370	273	405	299	522	385	572	422
1	216	159	236	174	216	159	236	174	556	410	609	449	785	579	860	634
1-1/8	305	225	335	247	305	225	335	247	685	505	751	554	1110	819	1218	898
1-1/4	427	315	469	346	427	315	469	346	957	706	1051	775	1552	1145	1703	1256
1-3/8	564	416	618	456	564	416	618	456	1264	932	1386	1022	2050	1512	2248	1658
1-1/2	743	548	815	601	743	548	815	601	1665	1228	1826	1347	2699	1991	2962	2185
Los valores nominales de par apriete especificados en la tabla son para uso general únicamente con llave dinamométrica, teniendo en cuenta el grado de exactitud asumido del 20 %. NO usar estos valores si se indica un par o procedimiento de apriete diferentes para una aplicación específica. Para contratuercas, fijaciones de acero inoxidable o para tuercas de tornillos en U, ver las instrucciones de apriete para cada caso particular.									Las fijaciones deben sustituirse por otras de categoría idéntica o superior. Si se usan fijaciones de categoría superior, apretarlas solamente hasta alcanzar la resistencia de la original.

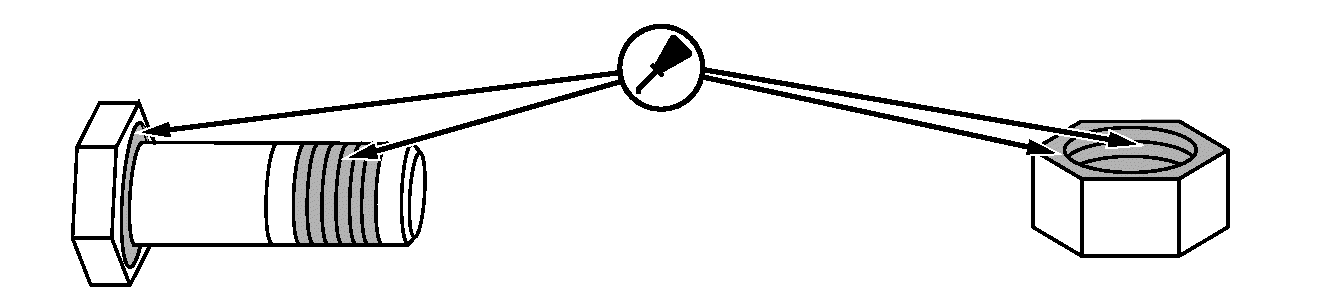

Asegurarse de que las roscas de las fijaciones estén limpias. Aplicar una capa fina de aceite Hy-Gard™ u otro aceite equivalente debajo de la cabeza y sobre las roscas de las fijaciones, como se indica en la siguiente imagen. No aplicar demasiado aceite para así evitar que se produzcan obstrucciones en los orificios ciegos. Acoplar bien las roscas.
TS1741-UN-22MAY18
